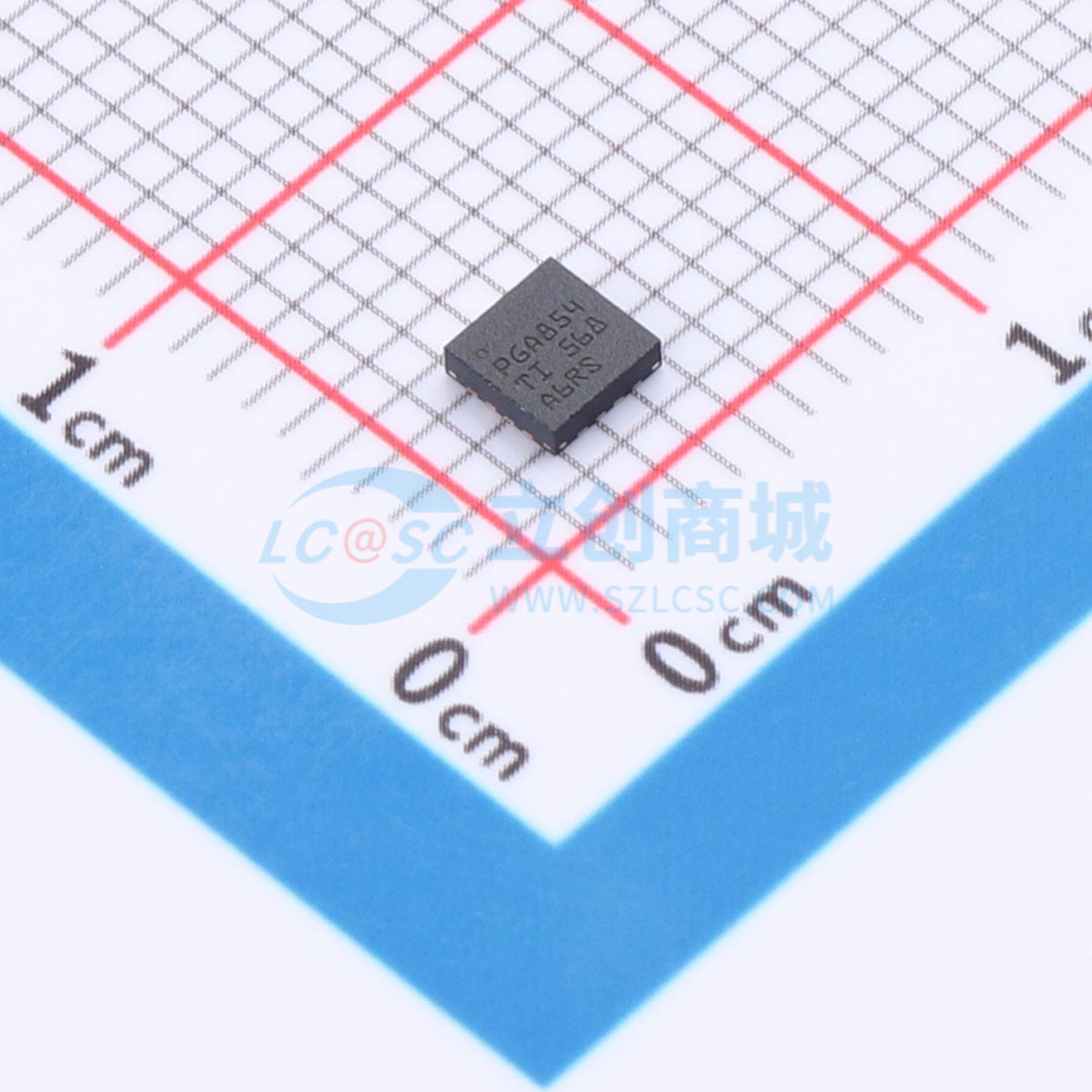

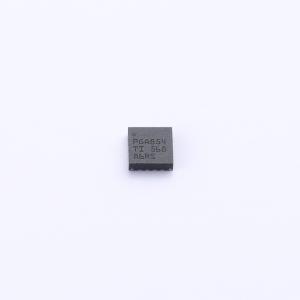

PGA854RGTR

PGA854 是一款具有差分输出的宽带宽、高电压、低噪声可编程增益仪表放大器。PGA854 配备八个十进制增益设置，其范围为从 0.5V/V 的衰减增益到 100V/V 的最大增益。增益可使用三个数字增益选择引脚进行设置。PGA854 架构经过优化，可驱动采样速率高达 1MSPS的高分辨率精密模数转换器 (ADC) 的输入，无需额外的 ADC 驱动器。输出级电源与输入级解耦，可保护ADC 或下游器件免遭过驱损坏。超 β 输入晶体管提供超低的输入偏置电流，进而提供0.3pA/√Hz 的超低输入电流噪声密度，因而 PGA854成为几乎任何传感器类型的通用选择。低噪声电流反馈前端架构即使在高频下也能提供出色的增益平坦度，得益于此，PGA854 是一款出色的高阻抗传感器读出器件。输入引脚上的集成保护电路可处理超出电源电压高达 ±40V 的过压。

• 八引脚可编程十进制增益，增益范围为0.5V/V、1V/V、2V/V、5V/V、10V/V、20V/V、50V/V、100V/V
• 全差分输出
• 输出共模控制
• 低增益误差温漂:±2ppm/℃（最大值）
• 高带宽:6.2MHz (G < 10)、2.4MHz（G = 50、100）
• 高压摆率:在所有增益下均为 45V/μ
• 稳定时间:750ns 至 0.01% (G < 20)
• 输入级噪声:G > 10V/V 时为 8.8nV/√Hz
• 可通过滤波器选项实现更好的 SNR
• 在超过电源电压多达 ±40V 时提供输入过压保护
• 输入级电源电压范围:单电源9V 至 36V，双电源±4.5V 至 ±18V
• 独立输出电源引脚
• 输出级电源电压范围:单电源4.5V 至 36V，双电源±2.25V 至 ±18V
• 额定温度范围:–40℃ 至 +125℃
• 小型封装:3mm × 3mm VQFN

• 工厂自动化和控制
• 模拟输入模块
• 数据采集 (DAQ)
• 测试和测量
• 参数测量单元 (PMU)
