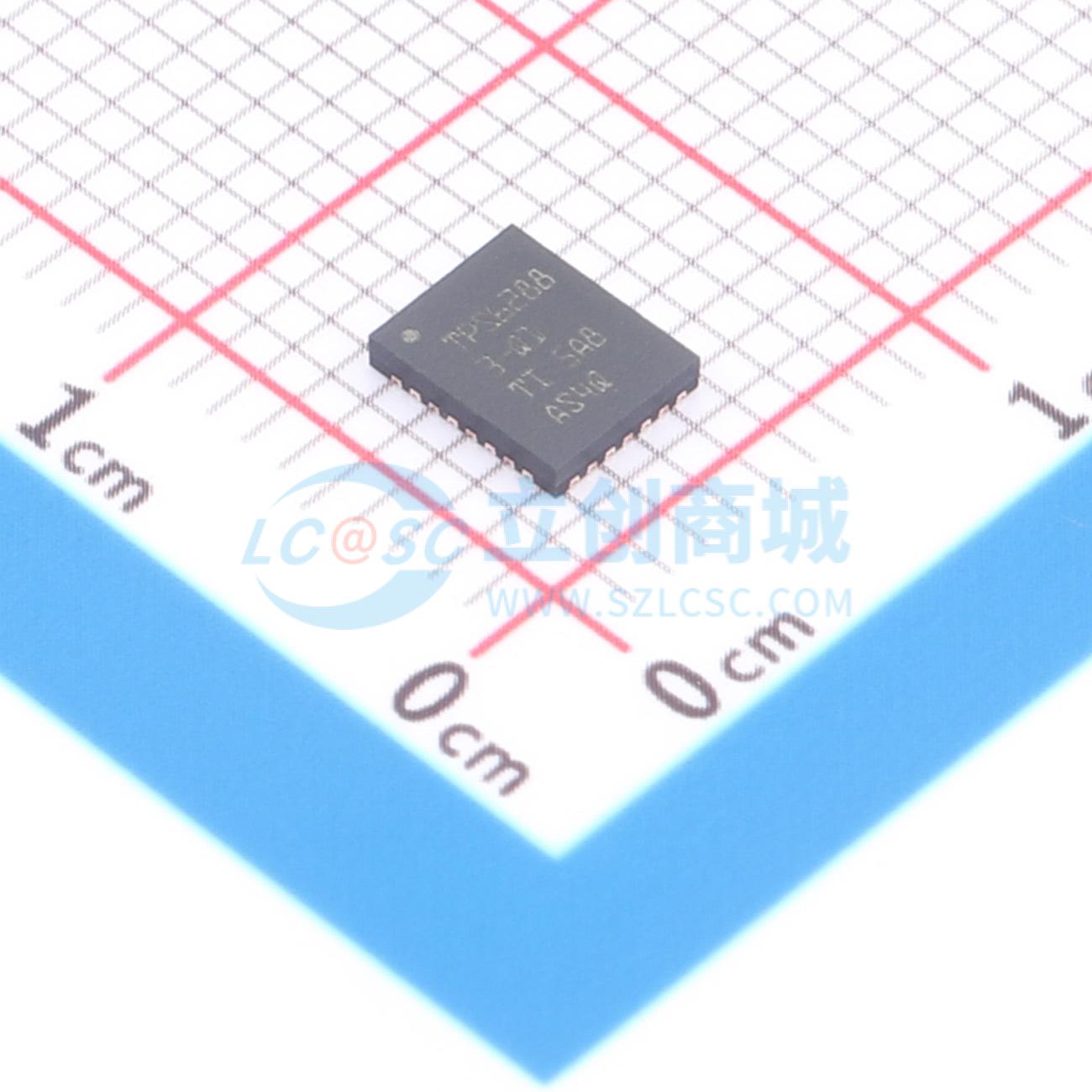

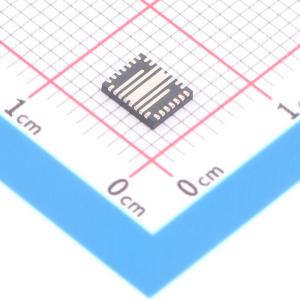

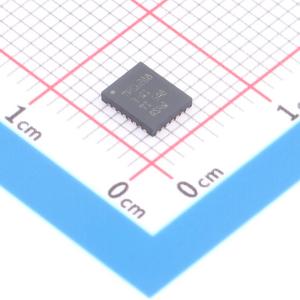

TPS62883QFWRADRQ1
TPS62883QFWRADRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62883QFWRADRQ1
- 商品编号
- C53158132
- 商品封装
- VQFN-25(4x5)
- 包装方式
- 编带
- 商品毛重
- 3.56克(g)
商品参数
参数完善中
商品概述
TPS62880-Q1、TPS62881-Q1、TPS62882-Q1和TPS62883-Q1是引脚兼容的12A、20A、24A和30A同步双相降压DC/DC转换器产品系列。TPS6288x-Q1采用增强型DCS-Control方案,结合了快速瞬态响应与固定频率工作模式。双相工作降低了输入和输出电压纹波,还支持每一相使用更小尺寸的电感器。在中等到重载条件下,器件工作在脉冲宽度调制(PWM)模式,轻载时自动进入断续导通模式,以在整个负载电流范围内保持高效率。器件也可被强制进入PWM工作模式,实现最小的输出电压纹波。器件在推荐输入电压和温度范围内可实现0.5%的直流输出电压精度。差分远程感应可在负载端直接实现精确电压控制。只要电源电压高于UVLO阈值,I2C兼容接口即可正常工作。该接口提供多种控制、监测和预警功能,例如电压监测和温度预警。动态电压缩放允许负载功耗适配应用的性能需求。默认启动电压可通过VSELx引脚选择。开关频率出厂编程为2.25MHz,同时提供1.5MHz、2.5MHz或3MHz选项。TPS6288x-Q1可同步至外部时钟。堆叠工作支持最多五台器件并联运行,总输出电流最高可达150A。PS引脚与SYNC_OUT引脚共同将器件定义为主器件或从器件。从器件的相移可通过VSEL1和VSEL2引脚设置为30°、60°、90°或120°。
商品特性
- 通过AEC-Q100认证,适用于汽车应用
- 1级温度范围:-40℃ 至 125℃ 环境温度
- 结温范围为 -40℃ 至 150℃
- 符合功能安全标准
- 开发用于功能安全应用
- 现有文档可支持最高ASIL D等级(SEooC)的ISO 26262系统设计
- 输入电压范围:2.8V 至 6V
- 支持AVS/DVS可选输出电压范围,共三个范围,输出电压范围为0.4V 至 1.2V
- 输出电压精度:±0.5%
- 内置7mΩ和4.5mΩ功率MOSFETs
- 支持外部补偿
- 开关频率可选1.5MHz、2.25MHz、2.5MHz或3MHz
- 支持强制PWM模式或节能模式工作
- 带CRC的3.4MHz I2C兼容接口
- 输出电压可通过I2C接口或VSELx引脚选择
- 支持可选堆叠工作模式
- 差分远程感应功能
- 输入和输出过压保护
- 热预警和热关断功能
- 输出放电功能
- 可选扩频时钟功能
- 带可调阈值窗口比较器的电源良好输出
- 带可焊侧翼的封装
应用领域
- ADAS摄像头
- ADAS传感器融合
- 环绕视图ECU
- 混合动力与可重构仪表
- 车载主机
- 远程信息处理控制单元
