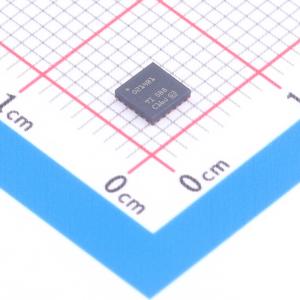

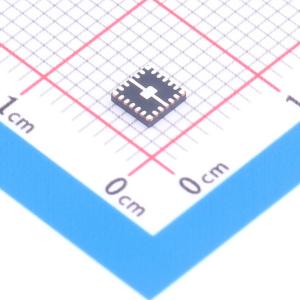

温馨提醒：图片仅供参考，商品以实物为准
TPS6521401VAFR
TPS6521401VAFR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS6521401VAFR
- 商品编号
- C53158133
- 商品封装
- WQFN-24(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 1.85克(g)
商品参数
参数完善中
商品概述
TPS65214是一款电源管理集成电路（PMIC），设计用于为便携式和固定式应用中的各类片上系统（SoC）供电。该器件的工作环境温度范围为-40℃至+105℃，适用于各类工业应用。该器件集成3路同步降压DC-DC转换器和2路线性稳压器。DC-DC转换器可实现每路2A输出，共3路。每路转换器需要一个小型470nH电感、4.7μF输入电容，每路输出至少需要10μF输出电容。一路LDO支持最大输出电流300mA，另一路支持最大输出电流500mA。两路LDO的稳压输出电压范围均为0.6V至3.3V，也可工作在负载开关模式。I2C接口、IO、GPIO以及多功能引脚（MFP）可实现与各类SoC的顺畅连接。
商品特性
- 3路降压转换器，开关频率最高可达2.3MHz，每路输入电压范围2.5V至5.5V，输出电流可达2A，输出电压范围0.6V至3.4V
- 集成2路线性稳压器，每路输入电压范围1.4V至5.5V，一路最大输出电流300mA，一路最大输出电流500mA，输出电压范围均为0.6V至3.3V，均可配置为负载开关
- 所有3路降压转换器均支持动态电压缩放
- 支持低IQ/PFM模式、准固定频率PWM模式
- 可编程电源排序和默认电压设置
- I2C接口，支持标准模式、快速模式和快速模式+
- 3个多功能引脚
- 集成一次性可编程（OTP）非易失性存储器（NVM）
应用领域
- 低功耗工业MPU（如AM62L）
- 低功耗工业MCU（如AM261）
- 家电
- 楼宇安防
- 电动汽车充电基础设施
- 消防安全系统
- HMI
- HVAC
- 工业电脑
- 光模块
- 患者监护与诊断
- PLC
- 智能电表
- 测试测量
- 视频监控
