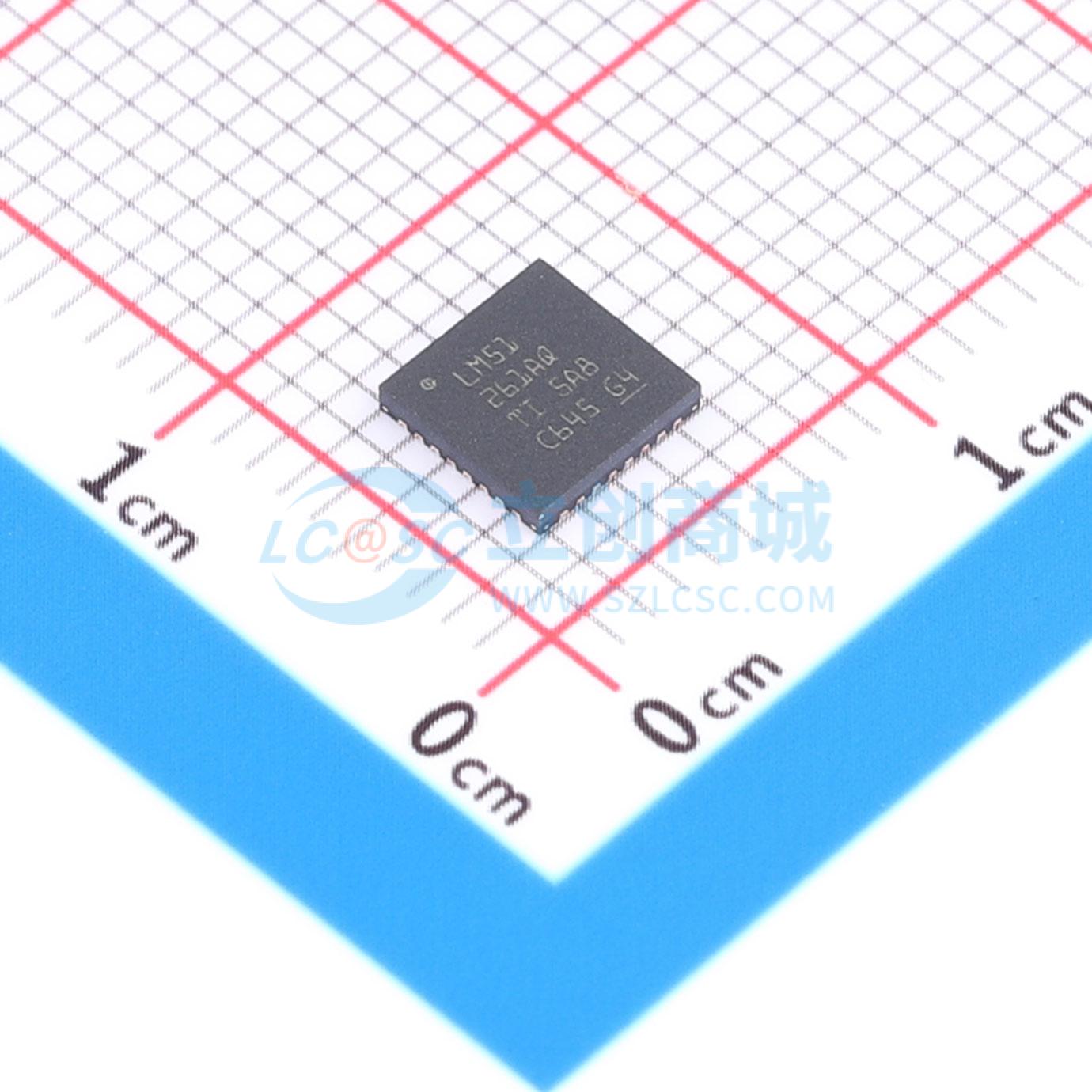

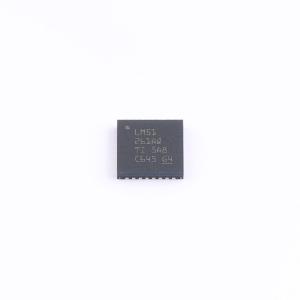

LM51261AQRHBRQ1

LM51261A-Q1是一款带I2C接口的同步升压控制器。该器件可在输入电压低于或等于输出电压时提供稳压输出，还支持输入到输出旁路模式以节省功耗。该器件可与LM51251A-Q1组合堆叠实现3相工作。可通过模拟或数字ATRK/DTRK功能或者I2C编程动态设置输出电压。启动后输入电压最低可支持到2.5V，当VBIAS低于4.5V时，内部VCC电源会自动从VBIAS切换到VOUT。固定开关频率可通过RT引脚的电阻或SYNCIN时钟设置在100kHz到2.2MHz之间。开关模式FPWM或二极管仿真可在运行过程中更改。器件内置峰值电流限制、平均输入电流限制、平均电感电流监测、过压和欠压保护以及热关断，可保护器件和应用。

• 符合AEC-Q100认证，适用于汽车应用
• 温度等级1:TA = -40℃ 至 +125℃
• 支持功能安全，可提供相关文档辅助功能安全系统设计
• 输入电压范围4.5V 至 42V
• 当VBIAS≥4.5V或VOUT≥6V时，最低输入电压可达2.5V
• 输出电压范围6V 至 60V
• 可通过电阻或I2C以1V步长调节输出电压
• 通过I2C编程时可调节压摆率
• 内置反馈电阻，精度2%
• 当VI大于VOUT时支持旁路工作
• 支持动态输出电压跟踪
• 支持数字PWM跟踪 (DTRK)
• 支持模拟跟踪 (ATRK)
• 提供过压保护，可选阈值64V、50V、35V、28.5V
• 关断静态IQ低至2μA
• 工作静态IQ低至1mA
• 可与LM51251A-Q1配合实现3相工作
• 开关频率范围100kHz 至 2.2MHz
• 支持同步到外部时钟 (SYNCIN)
• 可动态选择开关模式 (FPWM、二极管仿真)
• 支持扩频 (DRSS)
• I2C接口，支持8个可选地址
• I2C可编程死区时间，范围14ns 至 200ns
• 支持电流采样电阻采样或DCR采样
• 提供平均电感电流监测
• 提供平均输入电流限制
• 电流限制可编程
• 延迟时间可选择
• 提供nFAULT指示
• 可编程输入欠压锁定 (UVLO)

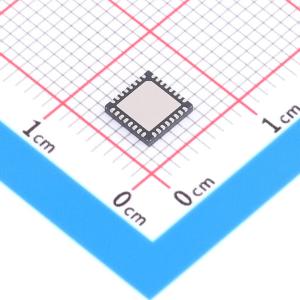

• 采用无引线QFN-32封装，带可润湿侧翼

• 高端音频电源
• 电压稳定器模块
• 起停应用
