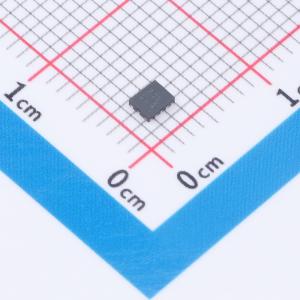

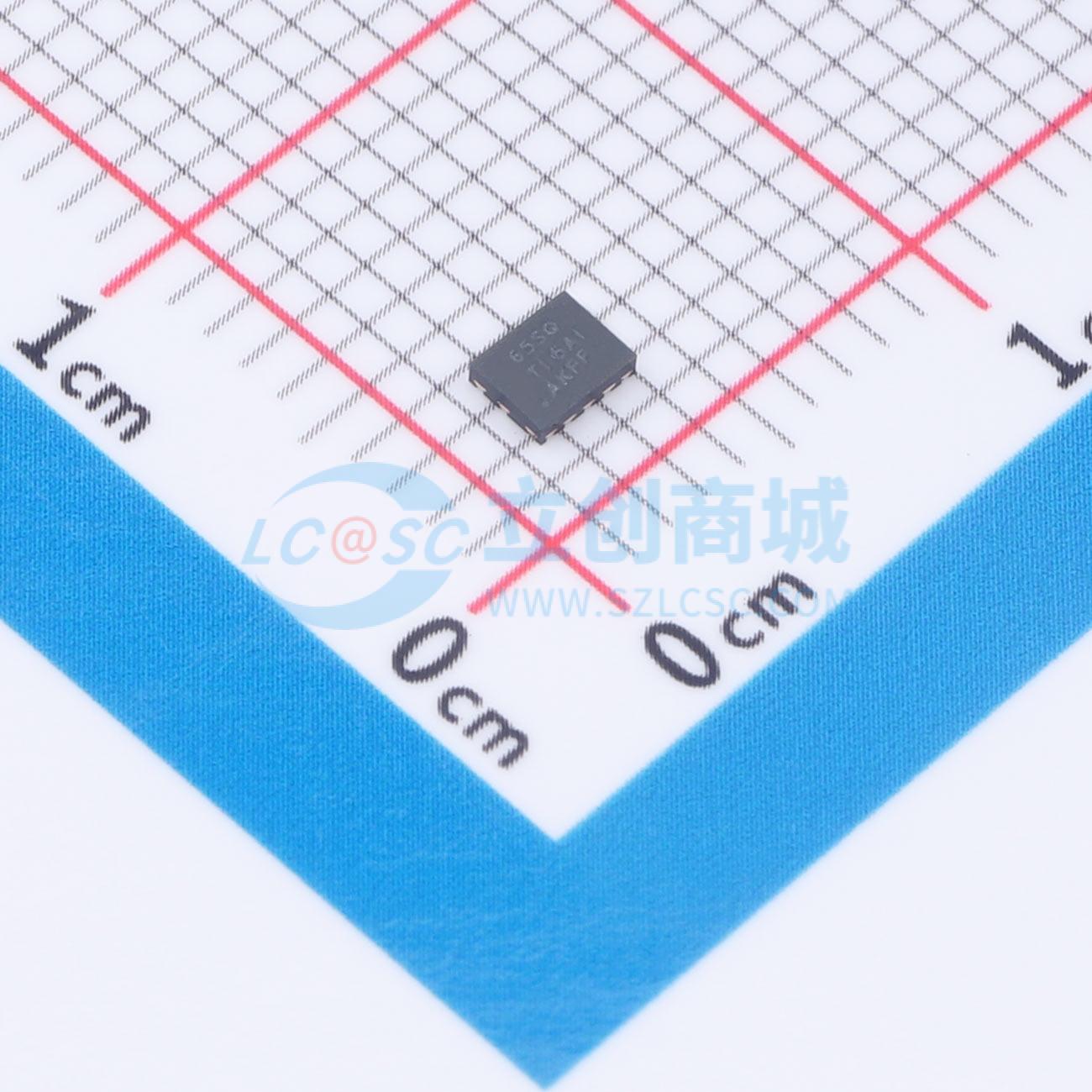

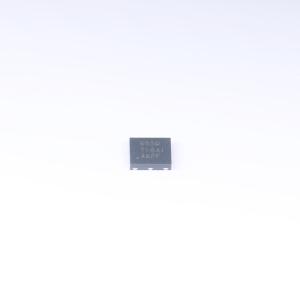

温馨提醒：图片仅供参考，商品以实物为准

LMR604605SVBCRQ1

降压型 6A 3V~36V

品牌名称: TI(德州仪器)
商品型号: LMR604605SVBCRQ1
商品编号: C53158124
商品封装: WQFN-9(2x2.5)
包装方式: 编带
商品毛重: 1.78克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
	功能特性	轻载高效模式；频率同步；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR60460-Q1是一款采用Zero EMI and Noise (ZEN) 1开关技术的汽车级同步降压转换器，输入电压范围为3V至36V（瞬态最高42V），输出电流为6A，针对低EMI、高功率密度和低输出电容进行了优化。该器件采用超紧凑的2.5mm × 2mm带可润湿侧翼的QFN-9封装，有助于最小化电感并实现低EMI性能，助力汽车和其他对噪声敏感设计的合规认证。所有器件变体的可调输出配置可支持1V至20V的输出电压范围。每个变体也可通过将输出电压节点直接连接到反馈引脚来提供固定输出电压，器件比较表提供了固定输出电压选项的详细信息。具有30ns最小导通时间的电流模式控制架构可支持高频率下的高转换比，实现快速瞬态响应，以及出色的负载和线性调整率。开漏电源良好输出可满足电源排序需求。LMR60460-Q1的MODE/SYNC引脚允许用户在强制脉冲宽度调制（FPWM）、自动模式或外部同步模式之间选择工作模式。LMR60460-Q1设计用于减少输出电容，从而实现紧凑的PCB布局并节省系统成本，是引脚兼容器件家族的一员，该家族器件电流范围从0.6A到6A不等。

商品特性

通过AEC-Q100汽车应用认证
器件温度等级1，环境工作温度范围为-40℃至125℃
符合功能安全能力要求
可提供文档助力功能安全系统设计
宽工作输入电压范围:3V 至 36V（最大42V）
提供可编程输出电压选项，可选固定1.8V/ADJ、3.3V/ADJ、3.8V/ADJ和5V/ADJ
可调输出电压范围为1V至20V
超低静态电流
关断电流:0.8μA
空载待机电流:5μA
针对低输出电容优化控制环路
采用ZEN 1开关技术
有助于符合CISPR 25 5类标准
采用低电感HotRod™ QFN封装
提供先进扩频选项
开关频率范围为200kHz至2.2MHz
最低导通时间tON低至典型值30ns
支持FPWM、PFM或外部频率同步
适用于可扩展电源设计
提供电源良好输出用于电源排序

应用领域

汽车摄像头应用
汽车驾驶辅助系统
汽车车身应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~20V；5V
	输出电流	6A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃
