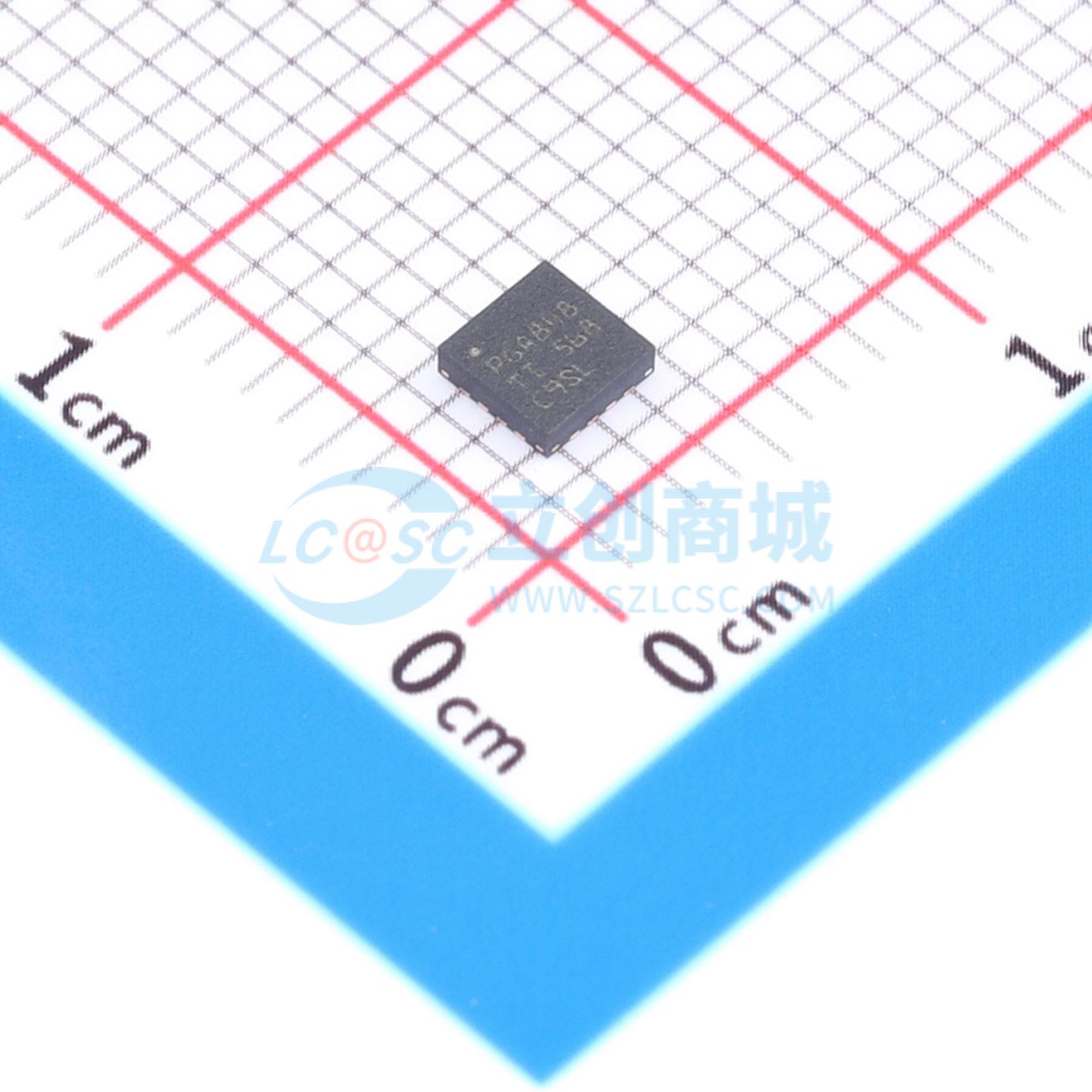

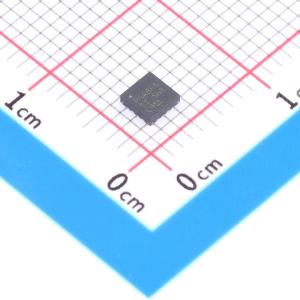

PGA848RGTR

PGA848 是一款宽带宽、低噪声、可编程增益仪表放大器，适用于差分到单端转换。PGA848 配备八个十进制（范围）增益设置，其范围为从 0.5V/V 的衰减增益到 100V/V 的最大增益。增益可使用三个数字增益选择引脚进行设置。PGA848 架构经过优化，可驱动采样速率高达 1MSPS的高分辨率精密模数转换器 (ADC) 的输入，无需额外的 ADC 驱动器。输出级电源与输入级解耦，可保护ADC 或下游器件免遭过驱损坏。超 β 输入晶体管提供超低的输入偏置电流，进而提供0.3pA/√Hz 的超低输入电流噪声密度。此功能使得PGA848 成为几乎任何传感器类型的通用选择。低噪声电流反馈前端架构即使在高频下也能提供出色的增益平坦度，得益于此，PGA848 是一款出色的高阻抗传感器读出器件。输入引脚上的集成保护电路可处理超出电源电压高达 ±40V 的过压。

• 差分至单端转换
• 八引脚可编程十进制（范围）增益，G (V/V) = ½、1、2、5、10、20、50 和 100
• 低增益误差温漂:±2ppm/℃（最大值）
• 高带宽:6.2MHz (G < 10)、2.4MHz（G = 50、100）
• 高压摆率:在所有增益下均为 43V/μ
• 稳定时间:710ns 至 0.01% (G < 20)
• 输入级噪声:G > 10V/V 时为 8.5nV/√Hz
• 可通过滤波器选项实现更好的 SNR
• 在超过电源电压多达 ±40V 时提供输入过压保护
• 输入级电源电压范围:单电源 9V 至 36V，双电源 ±4.5V 至 ±18V
• 独立输出电源引脚
• 输出级电源电压范围:单电源 4.5V 至 36V，双电源 ±2.25V 至 ±18V
• 额定温度范围:–40℃ 至 +125℃

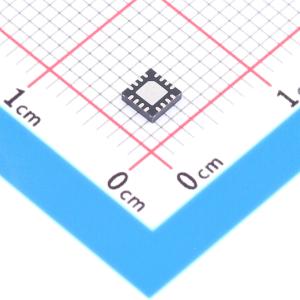

• 采用3mm × 3mm VQFN小型封装

• 工厂自动化和控制
• 模拟输入模块
• 数据采集 (DAQ)
• 测试和测量
• 参数测量单元 (PMU)
