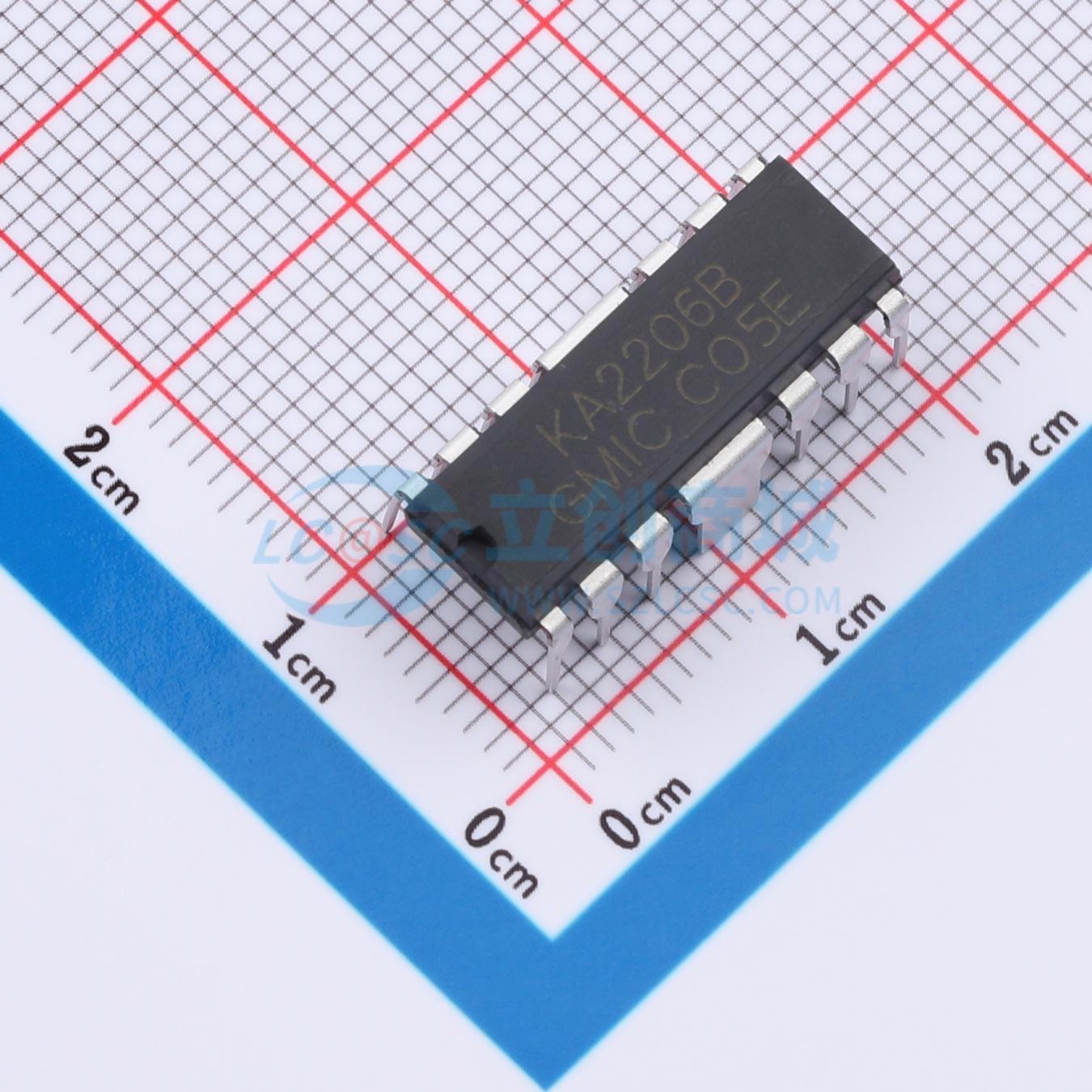

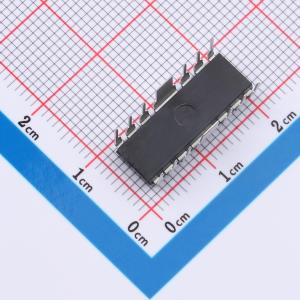

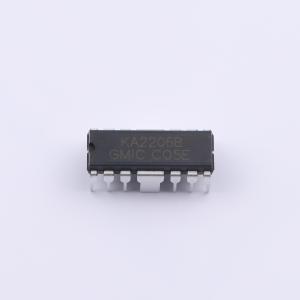

KA2206BID
双通道功率放大器，适用于立体声和桥接放大器应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- KA2206BID
- 商品编号
- C53055737
- 商品封装
- HDIP-12
- 包装方式
- 管装
- 商品毛重
- 1.8665克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 2.3W@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.3% | |
| 静态电流(Iq) | 40mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 46dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 自动静音/免噪音开关 | |
| 工作电压 | 9V~11V | |
| 工作温度 | -25℃~+85℃ |
商品概述
KA2206是一款单片集成电路，包含一个双通道功率放大器。它适用于收音机磁带录音机的立体声和桥式放大器应用。
商品特性
- 高输出功率：立体声模式下，在Vcc=9V、RL=4Ω条件下，典型输出功率Po=2.3W；桥式模式下，在Vcc=9V、RL=8Ω条件下，典型输出功率Po=4.7W。
- 高频开关失真低。
- 由于内置静音电路，电源开关机时的冲击噪声小。
- 由于内置纹波滤波器，纹波抑制性能好。
- 通道分离度好。
- 输出饱和时音色柔和。
- 闭环电压增益固定为45dB（桥式：51dB），但可通过外接电阻进行调整。
- 所需外部元件数量最少。
- 散热片设计简便。
