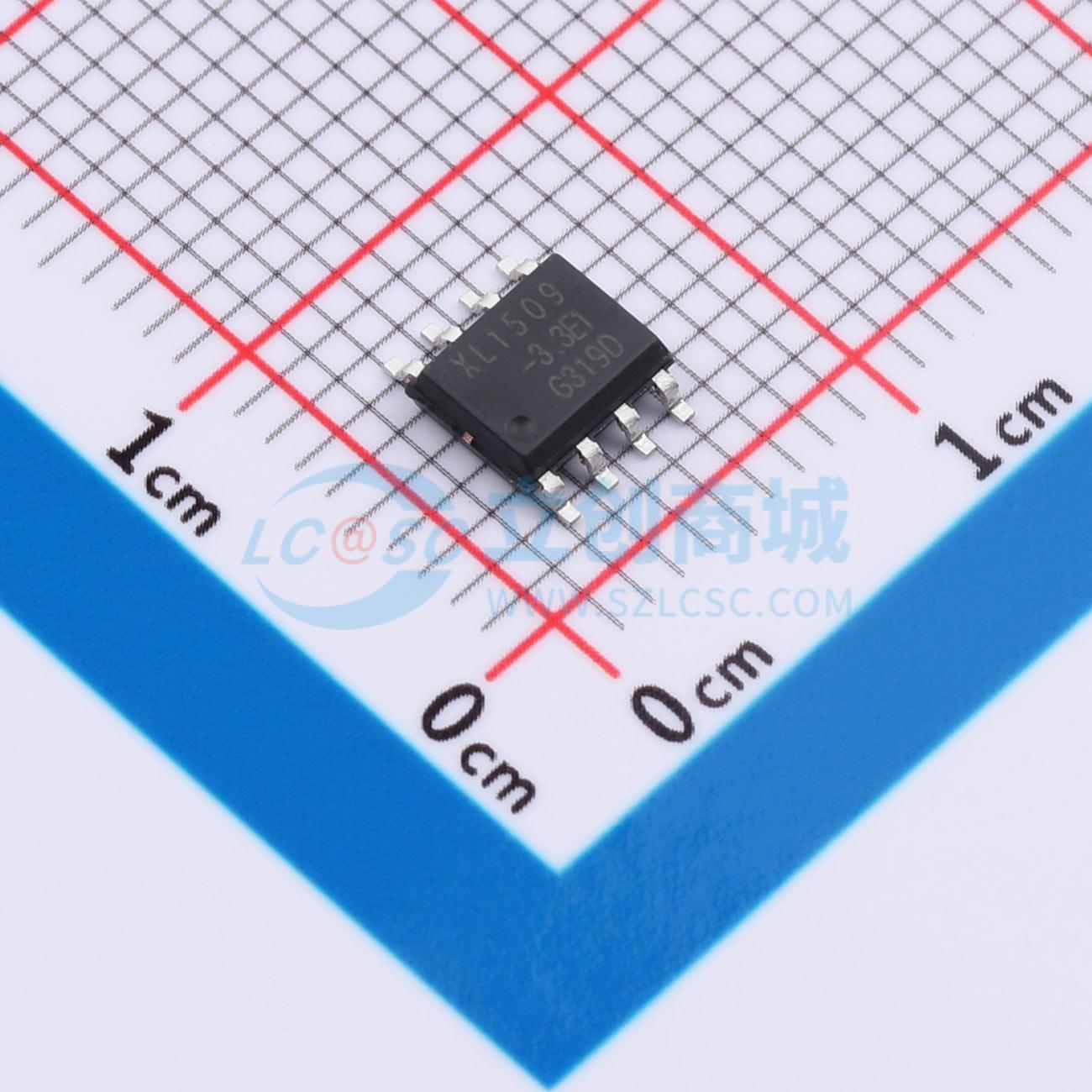

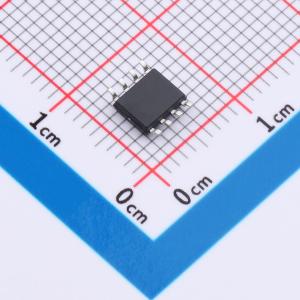

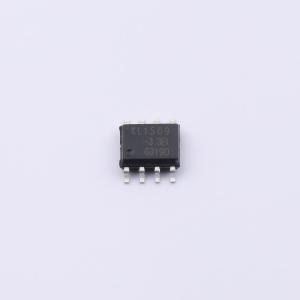

温馨提醒：图片仅供参考，商品以实物为准
XL1509-3.3BS
固定频率PWM DC-DC稳压电源转换器，具备多种保护功能和宽占空比调节范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- XL1509-3.3BS
- 商品编号
- C53055750
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.28856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
1509是一款150KHz固定频率的PWM DCDC稳压电源转换器，具备2A输出电流驱动能力，具有高效率、低纹波、高线性调整率和负载调整率等特点。该器件采用PWM调制模式，占空比线性调节范围为0~100%。其内置固定频率振荡器和频率补偿模块，使用简单，仅需极少外部元器件。此外，还内置带迟滞功能的使能控制、过温保护、过流保护和次级过流保护等功能。当次级过流保护触发时，芯片内置降频功能会将工作频率从150KHz降至50KHz。
商品特性
- 4.5V至40V输入电压范围
- 稳压输出选项包括3.3V、5V、12V固定版本及输出可调版本，可调版本调节范围为1.23V至37V
- 占空比可调节范围0~100%
- 最小饱和压降1.5V
- 150KHz固定工作频率
- 3A固定电流输出能力
- 带迟滞的ON/OFF开关功能
- 内置过温保护、过流保护及频率补偿功能
- 高工作效率、高线性调整率和负载调整率
应用领域
- LCD电视与显示屏
- 数码相框
- 机顶盒
- 路由器
- 通讯设备供电
