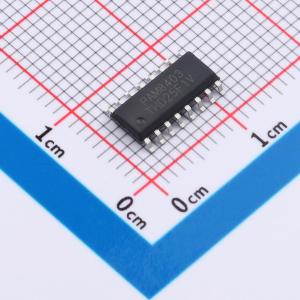

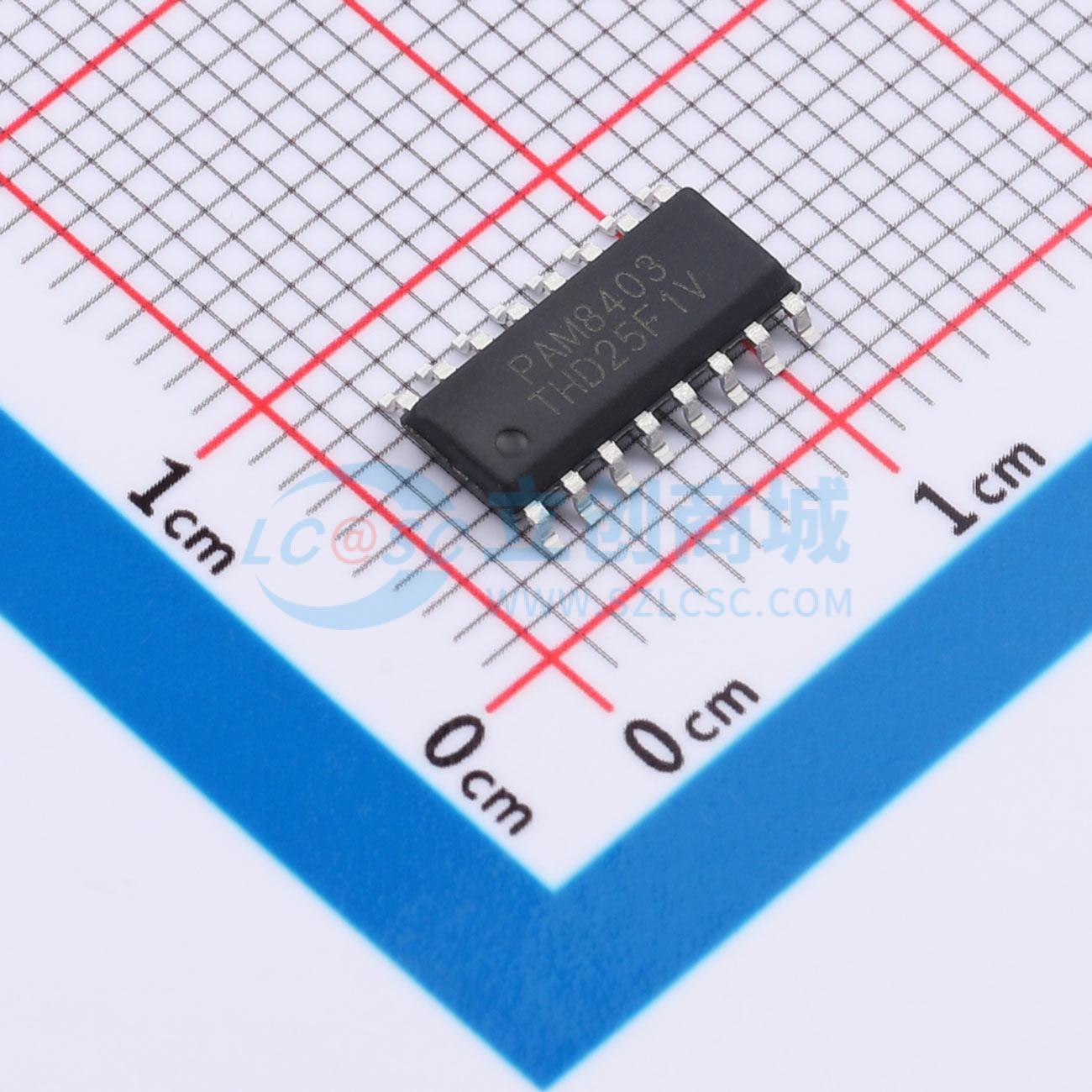

PAM8403DES
3W双通道无滤波器D类立体声音频功率放大器，可提供AB类功率放大器性能，节省系统成本和PCB空间
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- PAM8403DES
- 商品编号
- C53055751
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.36644克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 3Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.15% | |
| 静态电流(Iq) | 16mA | |
| 信噪比 | 80dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -59dB | |
| 效率 | 87% | |
| 输入通道数 | 2个单端输入 | |
| 功能特性 | 无滤波器架构；使能/关断功能；过压保护 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -25℃~+85℃ |
商品概述
8403是一款3W双通道无滤波器D类立体声音频功率放大器，能够以D类放大器的效率提供AB类功率放大器的性能。该器件采用D类结构，在4Ω负载和5V电源条件下，可提供高达3W的输出功率，且转换效率大于85%。其无滤波器架构省去了传统D类放大器输出端的低通滤波器，有助于节省系统成本和PCB空间。该器件具有宽输入工作电压范围（2.0V~5.5V）、外围电路简单、成本低等优点，是便携式音箱应用的理想选择。
商品特性
- 无滤波器的D类放大器，静态电流低
- 效率高达90%
- 总谐波失真低，噪声低
- 具备过流、过热、过压保护功能
- 增益可通过外部元件调整
- 所需外部元器件极少，节省PCB空间和物料清单成本
- 采用SOP16无铅封装
应用领域
- 蓝牙音箱
- 插卡音箱
- 电脑USB音箱
- 便携式音响
- 学习机
