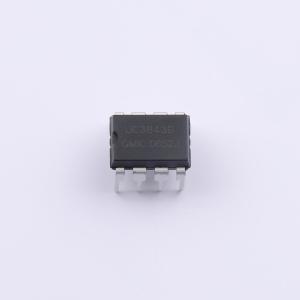

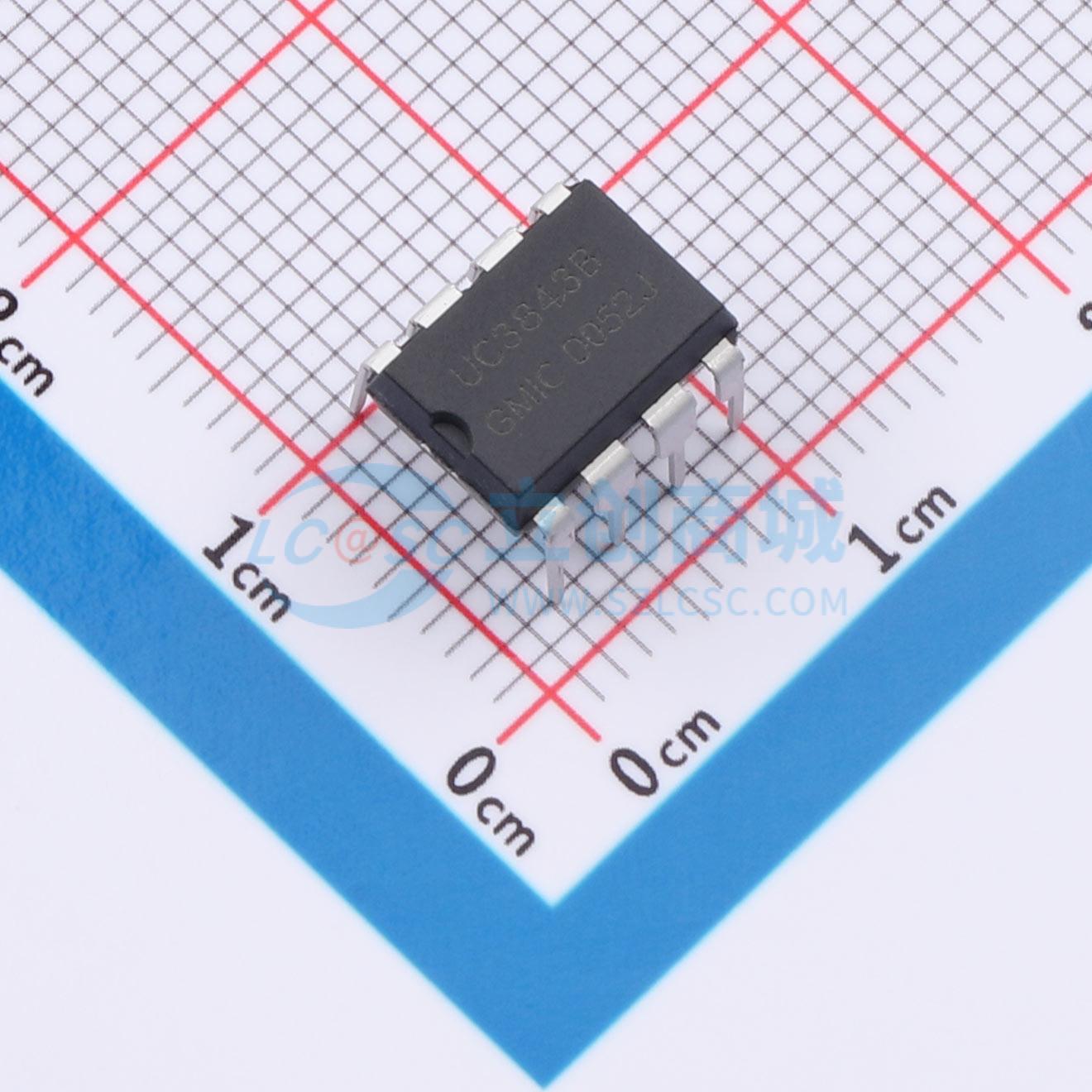

UC3843BD
7.6V~30V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- UC3843BD
- 商品编号
- C53055877
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.907克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 7.6V~30V | |
| 开关频率 | 49kHz~55kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 97% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 功能特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
3843 是一款专为开关电源设计的电流控制型脉宽调制集成电路。相较于电压控制方式，它在负载响应和线性调整度等方面展现出显著优势。该器件提供 SOP8 和 DIP8 两种封装形式。
商品特性
- 内置欠电压锁定电路
- 低启动电流（典型值为 70uA）
- 稳定的内部基准电压源
- 大电流推挽输出（驱动电流可达 1A）
- 工作频率可达 500kHz
- 自动负反馈补偿电路
- 双脉冲抑制
- 出色的负载响应特性
