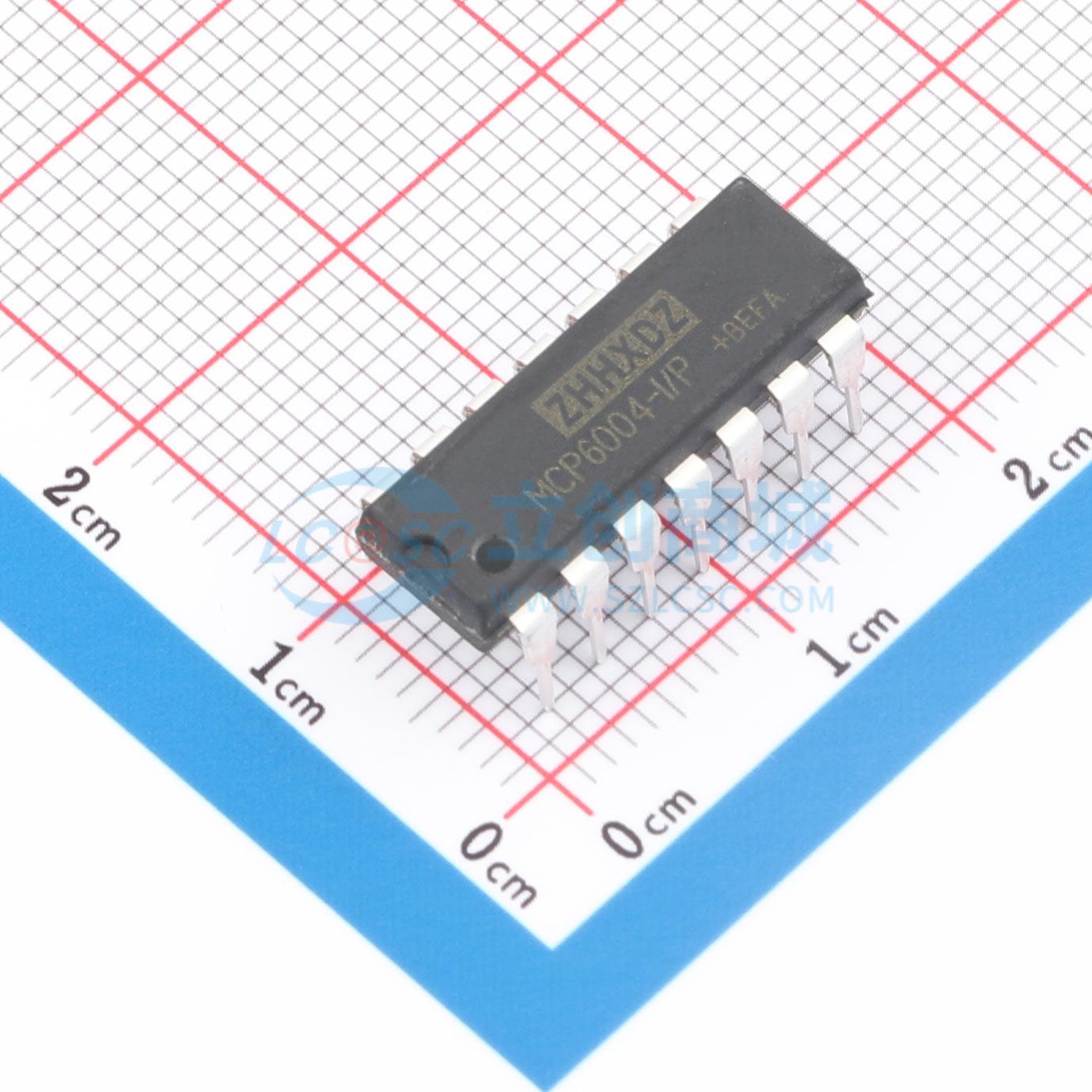

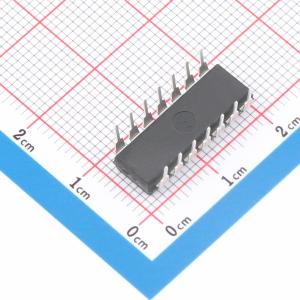

MCP6004-I/P-HX
低功耗运算放大器，支持轨到轨输入输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCP6004/6002-HX 是通用运放，1 MHz 增益带宽、低功耗100 µA，1.8–6 V 单电源、轨到轨输入输出，稳定驱动大电容，适用于工业与扩展温度范围应用
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- MCP6004-I/P-HX
- 商品编号
- C53055899
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | ESD保护 |
商品概述
该运算放大器系列专为通用应用设计，具备1 MHz的增益带宽积和90°的典型相位裕度。在驱动500 pF容性负载时，仍能保持45°的典型相位裕度。器件可在低至1.8V的单电源电压下工作，典型静态电流为100 μA。此外，该系列支持轨到轨输入和输出摆幅，其共模输入电压范围从V DD + 300 mV延伸至V SS - 300 mV。该系列提供工业和扩展温度范围版本，电源电压范围为1.8V至6.0V。
商品特性
- 提供14引脚DIP-14封装
- 增益带宽积：1 MHz（典型值）
- 轨到轨输入/输出
- 电源电压：1.8V至6.0V
- 电源电流：IQ = 100 μA（典型值）
- 相位裕度：90°（典型值）
- 温度范围：工业级：-40°C至+85°C；扩展级：-40°C至+125°C
- 提供单通道、双通道和四通道封装
应用领域
- 汽车
- 便携设备
- 光电二极管放大器
- 模拟滤波器
- 电池供电系统
