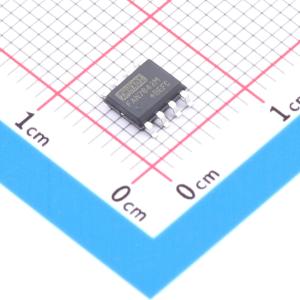

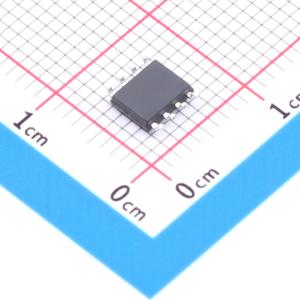

FAN7842MX-HX
用于驱动MOSFET的高低侧栅极驱动集成电路，具备抗高dv/dt噪声能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FAN7842MX-HX 是高低侧栅极驱动IC，支持+200V，具抗共模噪声与负压VS能力，驱动电流达350/650mA，TTL兼容、延时<50ns，具UVLO，适用于电机、电动工具与通信DC-DC应用
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- FAN7842MX-HX
- 商品编号
- C53055897
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 60ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - | |
| 功能特性 | 交错导通保护 |
商品概述
FAN7842MX-HX 是一款单片式高侧和低侧栅极驱动集成电路，设计用于驱动工作电压高达 +200V 的 MOSFET 和 IGBT。其先进的电压处理和共模噪声消除技术确保了高侧驱动器即使在存在显著高 dv/dt 噪声的环境中也能稳定工作。此外，创新的电平移位电路使高侧栅极驱动器在 VBS = 15 V 时，能够在 VS = -9.8 V（典型值）下有效工作。输入逻辑电平与标准 TTL 系列逻辑门兼容，增强了其在各种应用中的通用性。
商品特性
- 专为自举操作设计的浮动通道，最高至 +200V
- 两个通道通常具备 350 mA/650 mA 的灌电流/拉电流驱动能力
- 共模 dv/dt 噪声消除电路
- 允许的负 VS 摆幅扩展至 -9.8 V，以便在 VCC = VBS = 15 V 时进行信号传输
- VCC 和 VBS 电源电压范围从 10 V 到 20 V
- 两个通道均具备欠压锁定功能
- TTL 兼容的输入逻辑阈值电平
- 匹配的传播延迟低于 50 ns
- 输出与输入信号同相
- 该器件为无铅、无卤化物且符合 RoHS 标准
- 封装类型为 SOIC-8
应用领域
- 电池电机应用
- 电信 DC-DC 转换器
