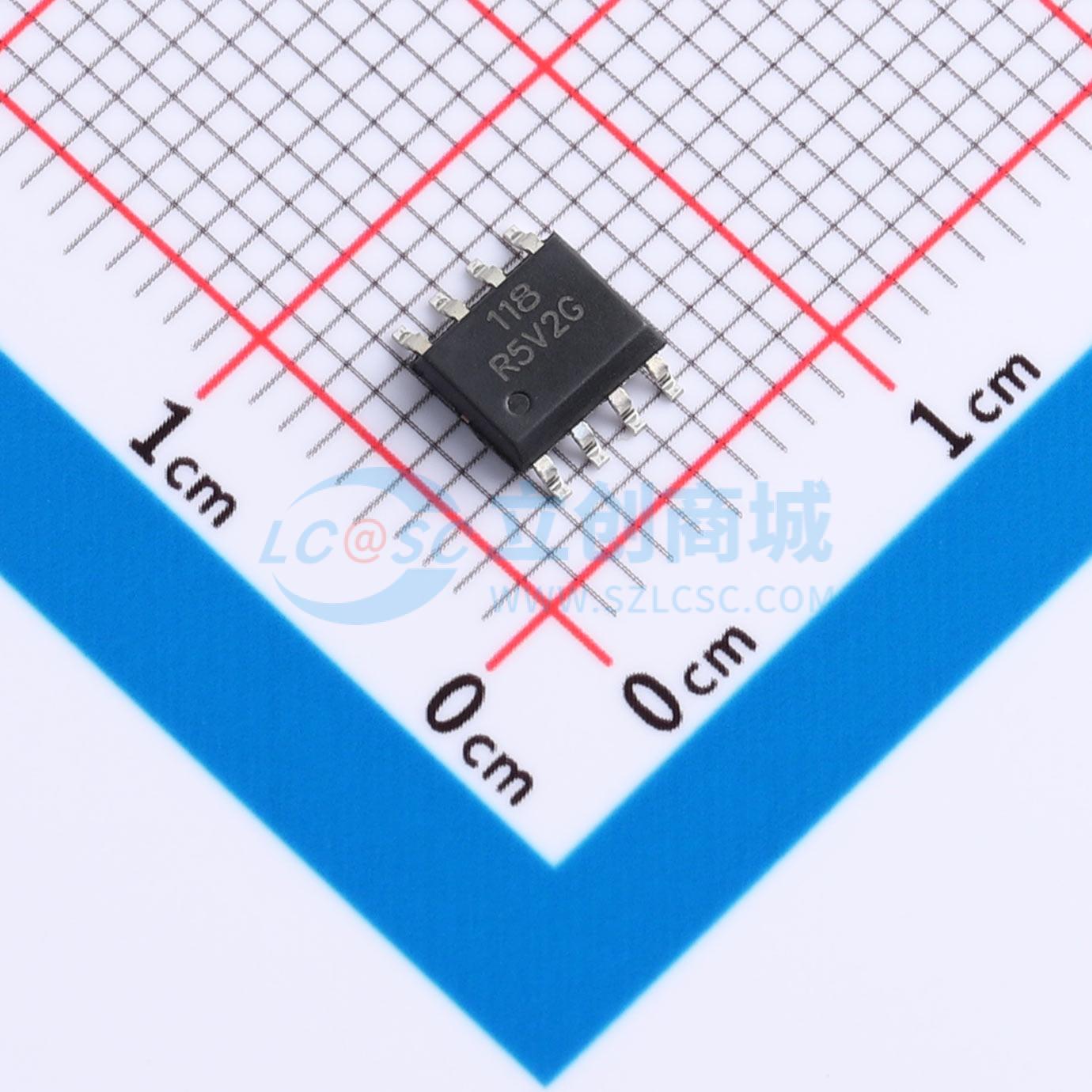

温馨提醒：图片仅供参考，商品以实物为准
BDR6118
直流电机驱动芯片，采用H桥电路结构，内置P/NMOSFET功率开关，提供正转、反转、刹车和待机控制模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款直流电机控制的驱动芯片，具有宽工作电压范围，2V~7V。应用领域：2-4 节干电池供电电机驱动、单节锂电池供电的电机驱动、遥控玩具飞机尾翼电机驱动、遥控玩具飞机舵机电机驱动领域等。
- 品牌名称
- 巴丁微
- 商品型号
- BDR6118
- 商品编号
- C53055896
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.159575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 1.5A | |
| 峰值电流 | 2.5A | |
| 工作电压 | 2V~7V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 主动制动功能；交错导通保护 |
商品概述
BDR6118 是一款用于直流电机控制的驱动芯片。该芯片采用 H 桥电路结构，内置 P/N MOSFET 功率开关，可为电机提供正转、反转、刹车以及待机四种控制模式。BDR6118 具有宽工作电压范围，2V ~ 7V。在环境温度为 25℃，VDD = 6V 的情况下，该芯片可向电机负载提供高达 1.8A 的持续电流，以及高达 2.5A 的最大峰值电流。BDR6118 内部集成了过温度保护电路，当结温超过 150℃（典型值）时，芯片内部电路将关闭功率管，停止输出电流；待结温下降到 130℃ 的安全温度后，芯片会重新恢复工作。此过温度保护功能可避免芯片因过热而损坏。
商品特性
- 低待机电流：0.1uA
- 工作电压范围：2V ~ 7V
- 最大持续电流：1.8A
- 最大峰值电流：2.5A
- 内部集成续流二极管
- 集成过热保护
- 封装：SOP8
应用领域
- 2-4节干电池供电电机驱动
- 单节锂电池供电的电机驱动
- 遥控玩具飞机尾翼电机驱动
- 遥控玩具飞机舵机电机驱动
