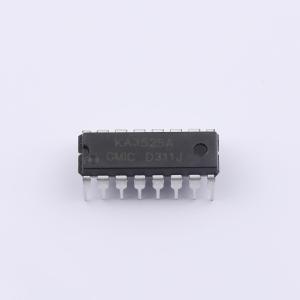

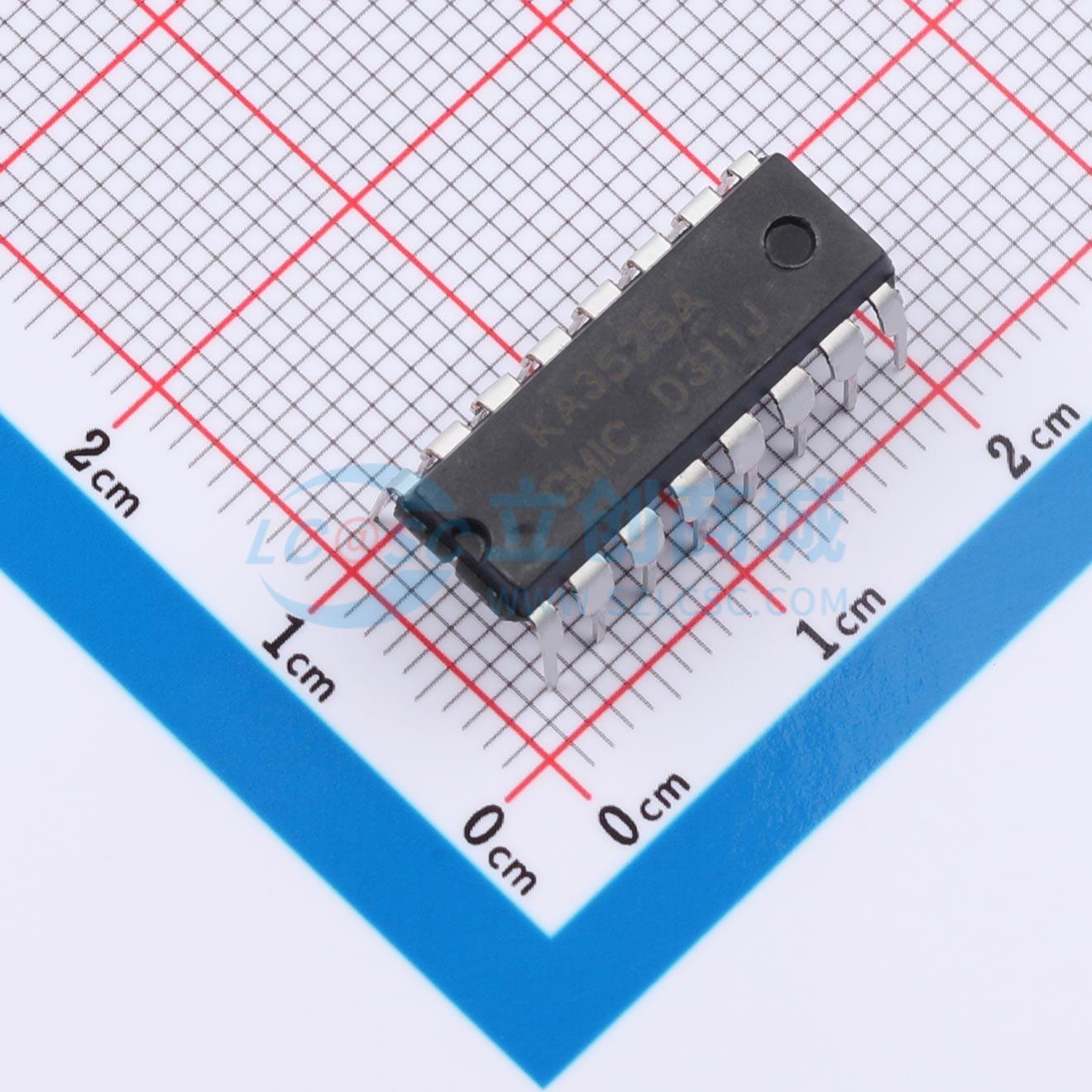

KA3525AED
8V~35V 500mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- KA3525AED
- 商品编号
- C53055868
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.7311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 8V~35V | |
| 开关频率 | 60Hz~430kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | 欠压保护(UVP)；软启动 | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 100mV~13V | |
| 反馈方式 | - |
商品概述
KA3525芯片集成了5.1V基准电压源、100Hz~500KHz宽频率振荡器、软启动电路、误差放大器、PWM比较器、欠压封锁电路及功率管输出驱动电路。该器件具备同步时钟功能，可工作于主从模式或与外部系统时钟同步，设计灵活。通过在CT引脚和Discharge引脚之间连接电阻，可实现死区时间调节。芯片内部集成软启动电路，仅需在引脚8外接定时电容即可实现PWM软启动。上电时，内部50uA恒流源对软启动电容充电，其电压从零缓慢上升至Vref，同时PWM输出占空比也从零逐渐增至稳压所需的最大值。当电容电压达到Vref时，软启动过程结束。当故障控制信号使Shutdown关断有效（引脚10为高电平）时，芯片输出被禁止，同时软启动电容开始放电。若高电平持续，电容将充分放电；关断信号结束后，将重新进入软启动过程。Shutdown引脚不可悬空，应通过接地电阻可靠接地，以防外部干扰影响正常工作。
商品特性
- 工作电压范围宽：+8V~+35V
- 内置5.1V±1%精度基准电压
- 振荡频率范围宽：100Hz~500KHz
- 具备振荡器外部同步功能
- 死区时间可调
- 内置软启动电路
- 具备输入欠压锁定功能
- 具备PWM锁存功能，可禁止多脉冲
- 双通道灌电流、拉电流驱动能力
- 封装形式：SOP-16 和 DIP-16
应用领域
- 逆变器电源
- 大功率高频开关电源
- 直流脉宽调速系统
- UPS电源
- DC/DC直流变换器
- 大功率充电器
