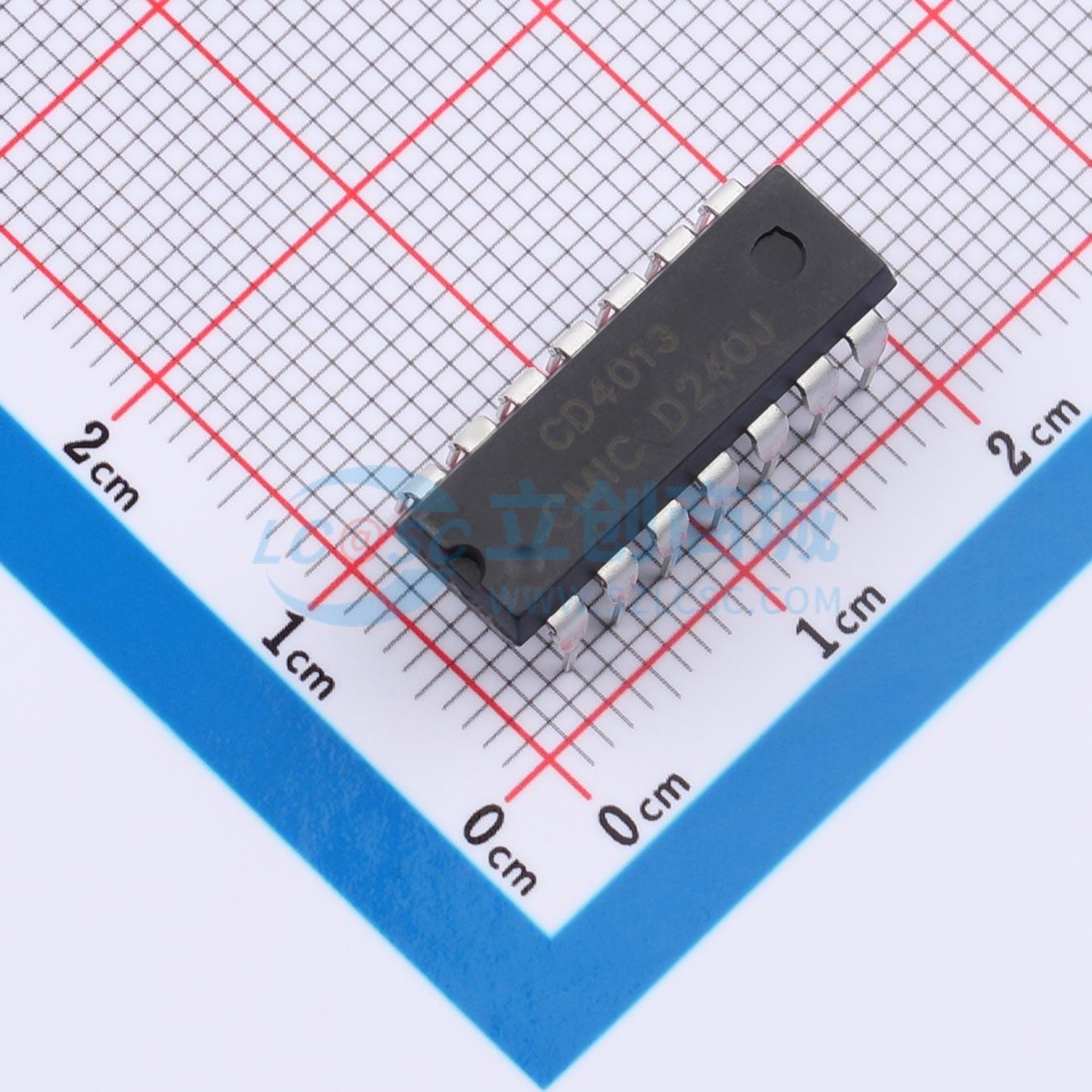

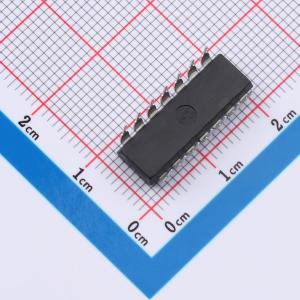

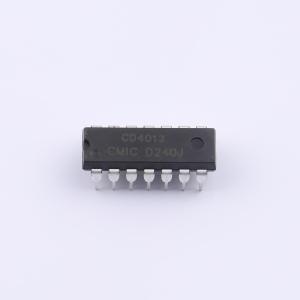

温馨提醒：图片仅供参考，商品以实物为准
CD4013BCD
双D触发器，可作移位寄存器、计算器和触发器，具备宽时钟沿、全静态工作、标准对称输出等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- CD4013BCD
- 商品编号
- C53055742
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6813克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 24MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 120ns@15V,50pF | |
| 系列 | 4000系列 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ |
商品概述
CD4013是一款双D触发器，由两个相同且相互独立的数据型触发器组成。每个触发器均具备独立的数据输入、置位、复位、时钟输入以及Q和Q非输出。该器件可用作移位寄存器；通过将Q输出连接至数据输入，也可用作计数器或触发器。在时钟上升沿触发时，施加于D输入端的逻辑电平将传输至Q输出端。置位和复位操作与时钟无关，分别由置位线或复位线上的高电平完成。CD4013的推荐工作电源电压VDD范围为3V至15V。所有输入端口必须连接至VDD、VSS或其他输入引脚。
商品特性
- 较宽的时钟上升与下降沿
- 全静态工作模式
- 支持5V、10V、15V三种参考电压下的工作
- 标准对称输出特性
- 提供较宽的工作温度范围：-40°C ~ +85°C
- 符合JEDEC JESD13-B标准
- 封装形式：SOP-14
应用领域
- 自动化及工业领域
- 环形计数器
- 寄存器
- 触发器
