温馨提醒：图片仅供参考，商品以实物为准

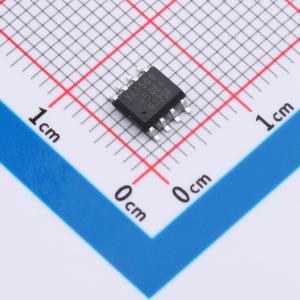

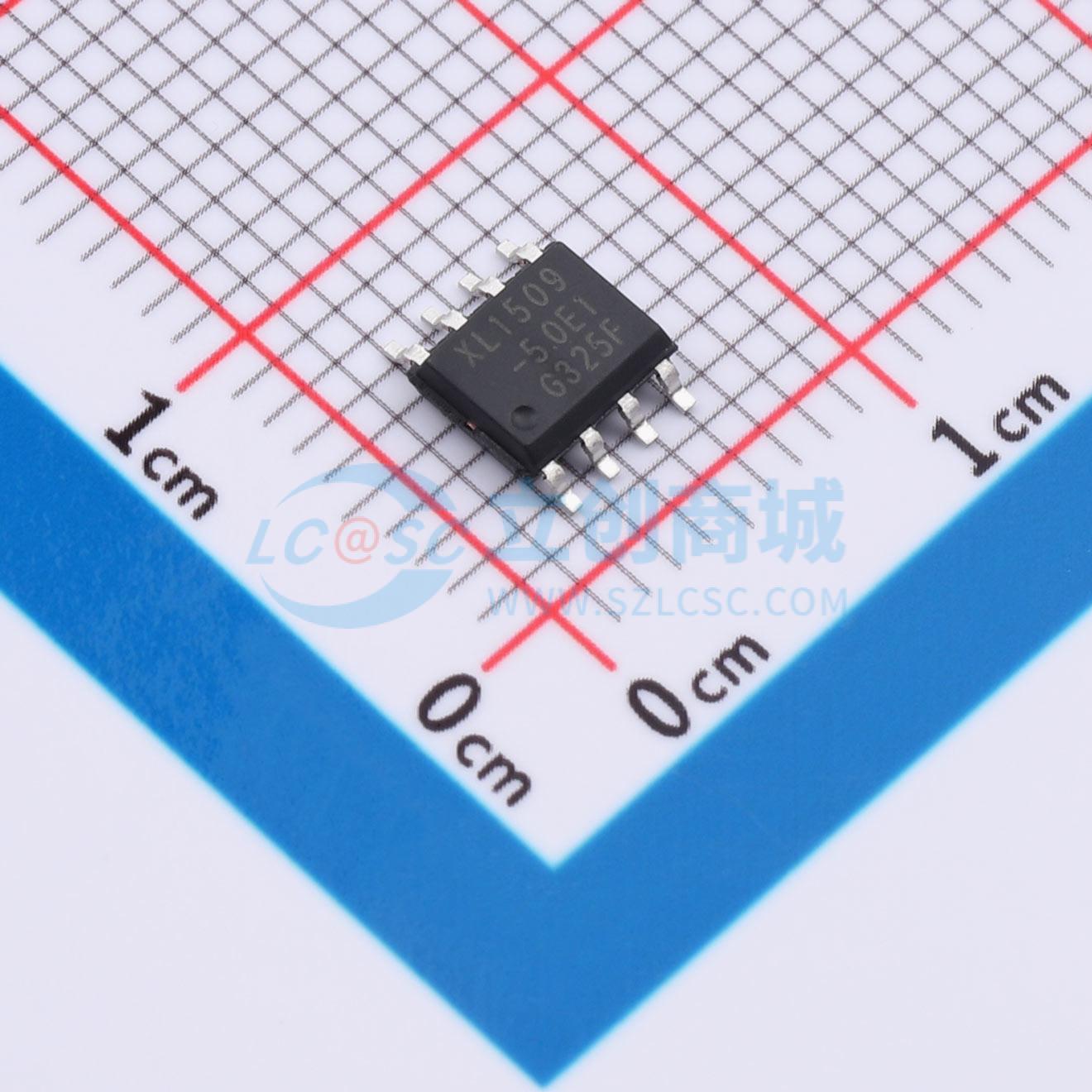

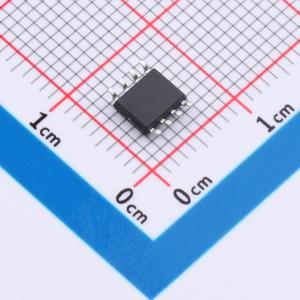

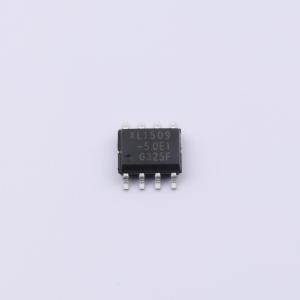

XL1509-5.0BS
固定频率PWM DC-DC稳压电源转换器，具备高效率、低纹波等特点，内置多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- XL1509-5.0BS
- 商品编号
- C53055748
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.28348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
1509是一款150kHz固定频率的PWM DC-DC稳压电源转换器，具备2A输出电流驱动能力，具有高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，占空比线性调节范围为0~100%。其内置固定频率振荡器和频率补偿模块，仅需极少外部元器件即可使用。此外，芯片还集成了带迟滞功能的使能控制、过温保护、过流保护以及次级过流保护功能。当触发次级过流保护时，芯片内置的降频功能会将工作频率从150kHz降低至50kHz。
商品特性
- 4.5V至40V输入电压范围
- 提供3.3V、5V、12V稳压输出及输出可调版本，可调版本输出范围为1.23V至37V
- 占空比可调节范围0~100%
- 最小饱和压降1.5V
- 150kHz固定工作频率
- 3A固定电流输出能力
- 具备ON/OFF迟滞开关功能
- 内置过温保护、过流保护及频率补偿功能
- 高工作效率、高线性调整率与负载调整率
应用领域
- LCD电视与显示屏
- 数码相框
- 机顶盒
- 路由器
- 通讯设备供电
