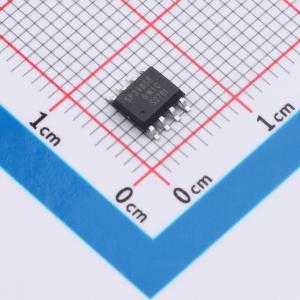

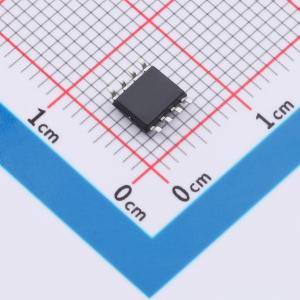

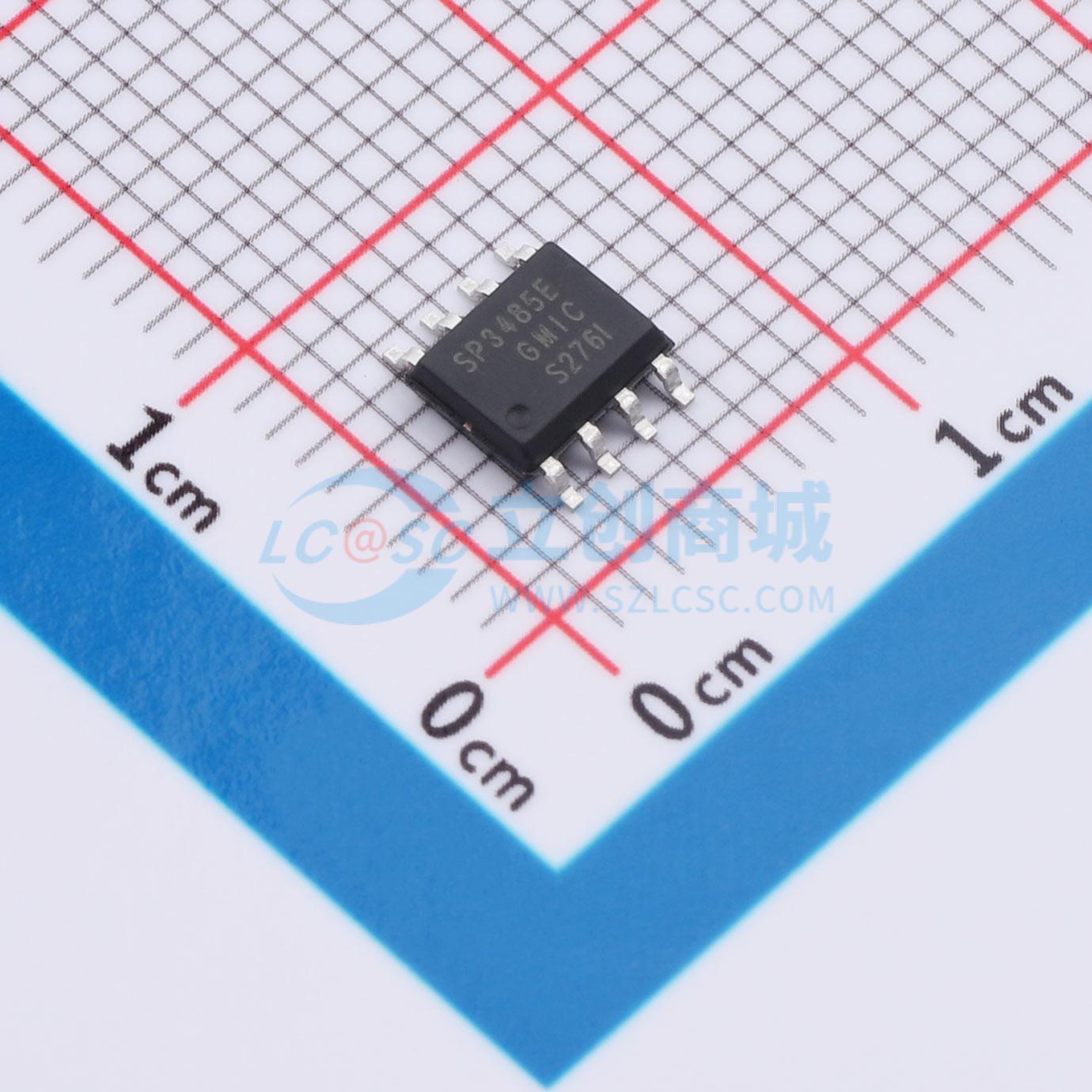

SP3485EBS
带故障保护电路的RS-485收发器，低功耗，可挂载多个收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- SP3485EBS
- 商品编号
- C53055747
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.27548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 520uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；低功耗模式 |
商品概述
SP3485E 是一款用于 RS-485 通信的高速收发器，内部包含一个驱动器和一个接收器。该器件具备失效保护电路，当接收器输入开路或短路时，能确保接收器输出维持逻辑高电平。这意味着，如果总线上所有发送器均被禁用（高阻态），接收器输出将为逻辑高。SP3485E 的驱动器压摆率不受限制，可实现高达 10Mbps 的传输速度。此外，该器件接收器具有 1/8 单位负载的输入阻抗，允许最多 256 个收发器挂接在总线上。
商品特性
- 失效保护电路
- 低功耗
- 总线最多可连接 256 个收发器
- 最大传输速率：10Mbps (Vcc=5V)
- ESD 防护：≥±15KV
- SOP8 封装
应用领域
- RS-485 通信
- 电平转换器
- 安防设备
- 工业控制设备
- 电表
