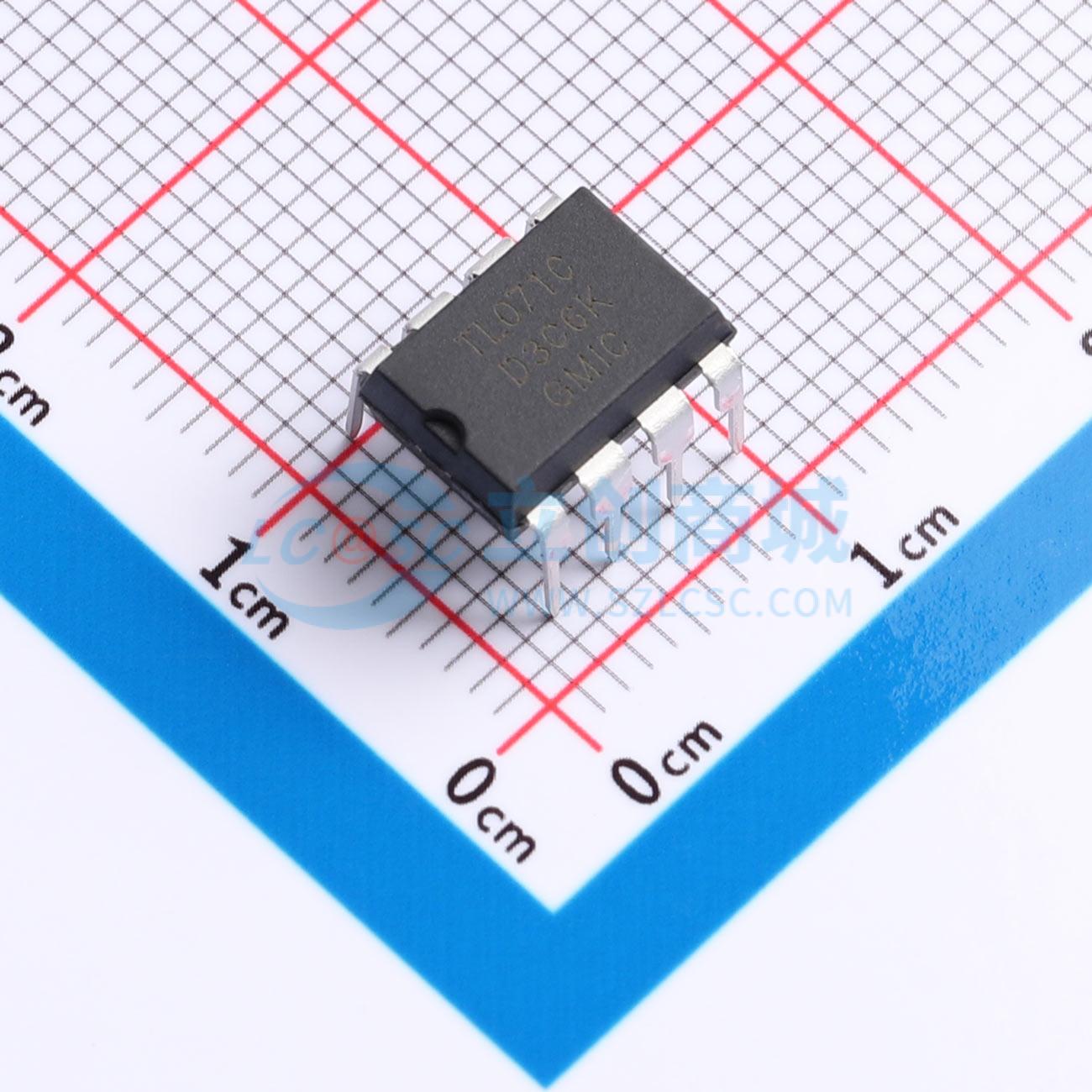

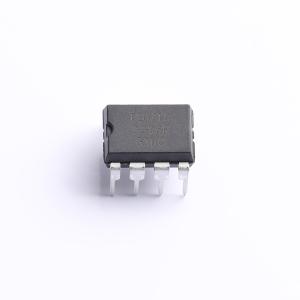

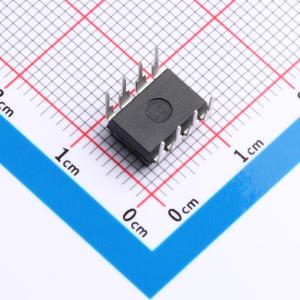

温馨提醒：图片仅供参考，商品以实物为准
TL071CBD
高速JFET输入单运算放大器，由高压JFET和双极晶体管构成，采用SOP8和DIP8封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- TL071CBD
- 商品编号
- C53055738
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.989克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电压(Vos) | 10mV | |
| 共模抑制比(CMRR) | 95dB | |
| 压摆率(SR) | 13V/us |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | 60mA | |
| 工作温度 | -20℃~+85℃ | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 输入失调电流(Ios) | 100pA | |
| 功能特性 | 短路保护 |
商品概述
TL071是一款高速JFET输入单运算放大器，由高压JFET和双极晶体管构成。该器件具有高转换速率、低输入偏置电流和失调电流以及低失调电压温度系数。TL071采用SOP8和DIP8封装形式。
商品特性
- 较低功耗：1.4mA
- 宽共模输入电压范围
- 宽差模输入电压范围
- 低输入偏置电流：200pA
- 低输入失调电流：50pA
- 输出短路保护
- 低失真度：约0.003%
- 高输入阻抗
- 高转换速率：13V/uS
- 高增益带宽积：3MHz
应用领域
- 工控电子
- 白色家电
- 移动电子设备
