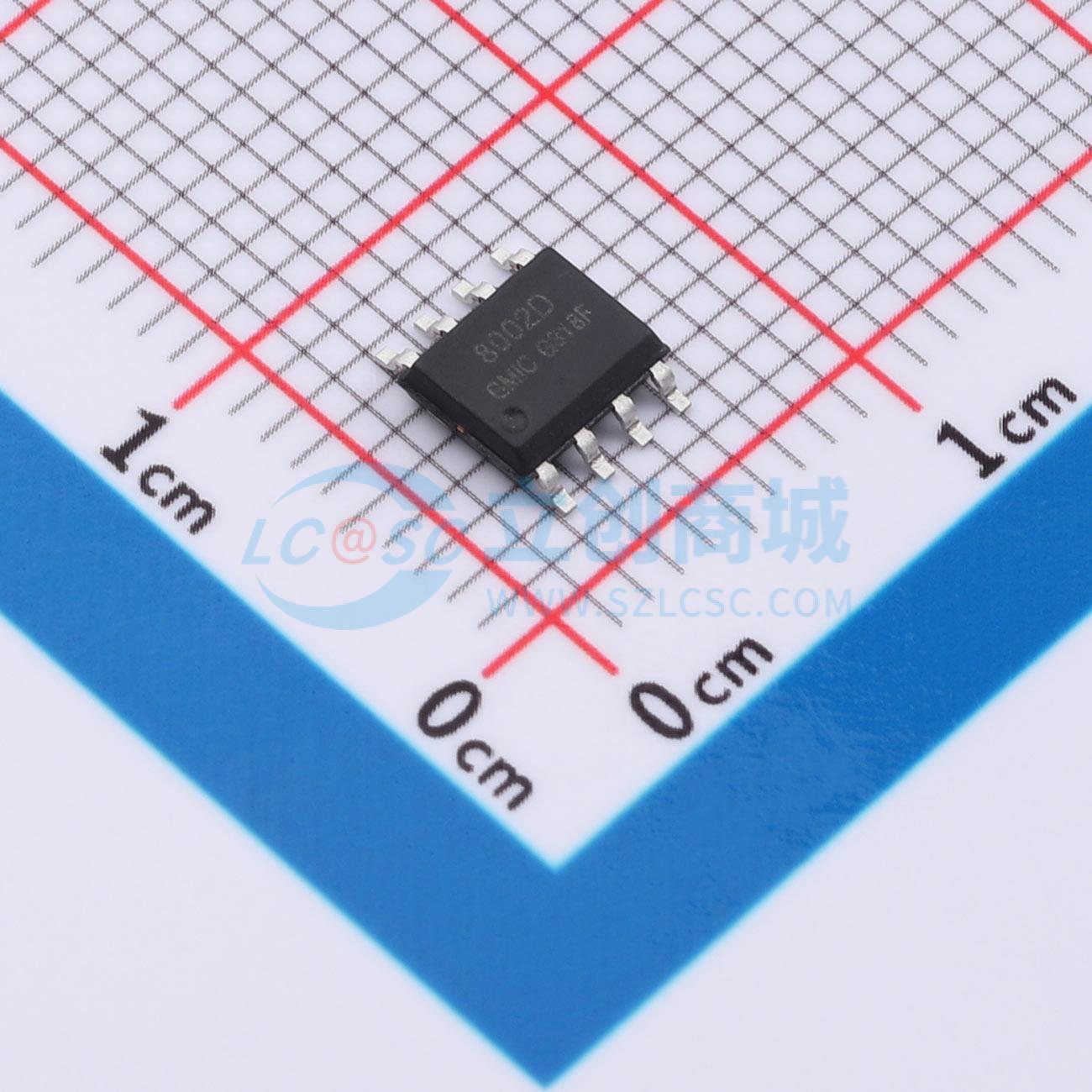

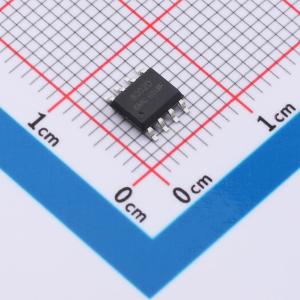

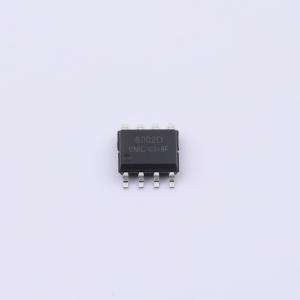

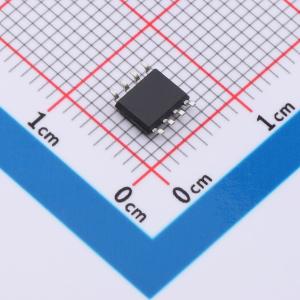

GM8002D
单通道AB类音频功率放大器，应用电路简单，有关断、过热保护和POP声抑制功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- GM8002D
- 商品编号
- C53055736
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.6Wx1@8Ω；2.6Wx1@4Ω；2.8Wx1@3Ω | |
| 总谐波失真+噪声(THD+N) | 0.6% | |
| 静态电流(Iq) | 7mA | |
| 信噪比 | 85dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 50dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
8002是一款单通道AB类音频功率放大器。在5.0V电源电压下，当总谐波失真加噪声为10%时，可在4欧姆负载上输出2.6W功率。其应用电路简单，仅需极少外围器件即可提供高品质、低失真的输出。该器件具备关断功能，可显著延长系统待机时间。过热保护功能增强了系统可靠性。POP声抑制功能改善了听觉体验，并简化了系统调试。
商品特性
- 输出功率：1.6W (VDD=5.0V， RL=8Ω， THD+N=10%)
- 输出功率：2.6W (VDD=5.0V， RL=4Ω， THD+N=10%)
- 输出功率：2.8W (VDD=5.0V， RL=3Ω， THD+N=10%)
- 工作电压范围：2.5V 至 5.5V
- 开机POP声抑制功能
- 过热保护功能
应用领域
- FM播放器
- 插卡音箱/USB音箱/蓝牙音箱
- 笔记本电脑
- 便携式DVD
