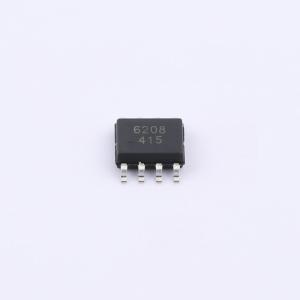

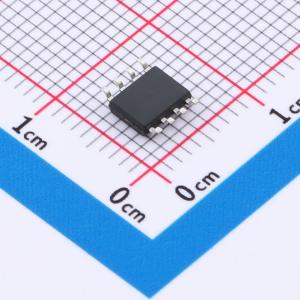

温馨提醒：图片仅供参考，商品以实物为准
SA6208
单通道低导通电阻直流电机驱动集成电路，集成电机正反转、停止、刹车功能及温度保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 矽塔
- 商品型号
- SA6208
- 商品编号
- C52975854
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18715克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | 500mA | |
| 峰值电流 | 800mA | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 6Ω | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 主动制动功能 |
商品概述
SA6208是一款专为5V和12V供电系统设计的单通道低导通电阻直流电机驱动集成电路。该芯片集成了电机正转、反转、停止和刹车四种控制功能。其内部集成了温度保护电路，当芯片温度超过预设的最高温度点时，电路将自动关断内置的功率开关管，从而切断负载电流，有效防止因温度过高导致的塑料封装冒烟或起火等安全隐患。
商品特性
- 工作电压范围4.0-15.0V
- 持续输出电流0.5A，峰值输出电流0.8A
- 兼容1.8V、3.3V和5.0V逻辑电平输入
- 低导通电阻
- 低待机电流
- 低工作电流
- 集成过温保护功能
- 提供SOP8与SOT23-6封装
应用领域
- IR-CUT驱动
