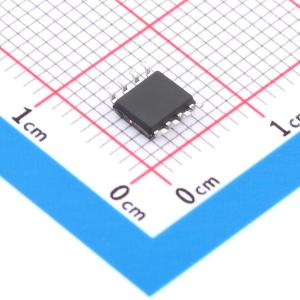

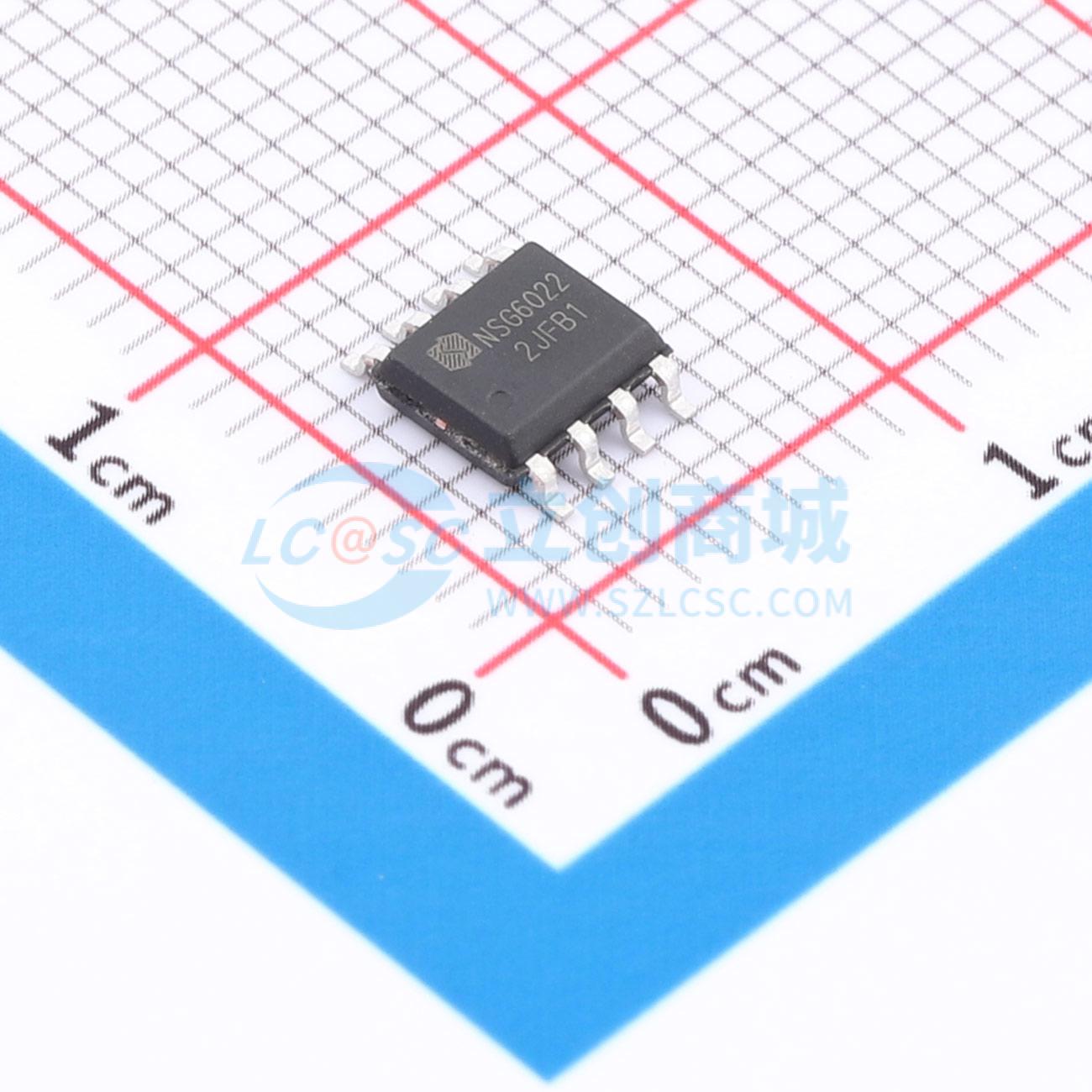

NSG6022
自举工作的高压高速功率MOSFET/IGBT高低侧驱动芯片，集成保护电路，具备大电流脉冲输出能力，可驱动N沟道高压功率MOSFET/IGBT等器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG6022
- 商品编号
- C52975932
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.252632克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 4.5A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 260uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
NSG6022是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片，具有两个独立的传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4.5A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。
商品特性
- 自举工作的浮动通道
- 最高工作电压为700V
- 兼容3.3V, 5V和15V输入逻辑
- dV/dt耐受能力可达±50 V/nsec
- Vs负压耐受能力达-11V
- 栅极驱动电压：5V到20V
- 高、低侧欠压锁定电路
- 高欠压锁定正向阈值4.5V
- 高欠压锁定负向阈值4.0V
- 低欠压锁定正向阈值4.0V
- 低欠压锁定负向阈值3.7V
- 芯片开通/关断传输延时：Ton/Toff =150ns/150ns
- 防止直通保护：死区时间200ns
- 高低侧延时匹配
- 驱动电流能力：拉电流/灌电流=4.5A/5.0A
- 符合RoSH标准SOP8 (S)封装
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动程序
