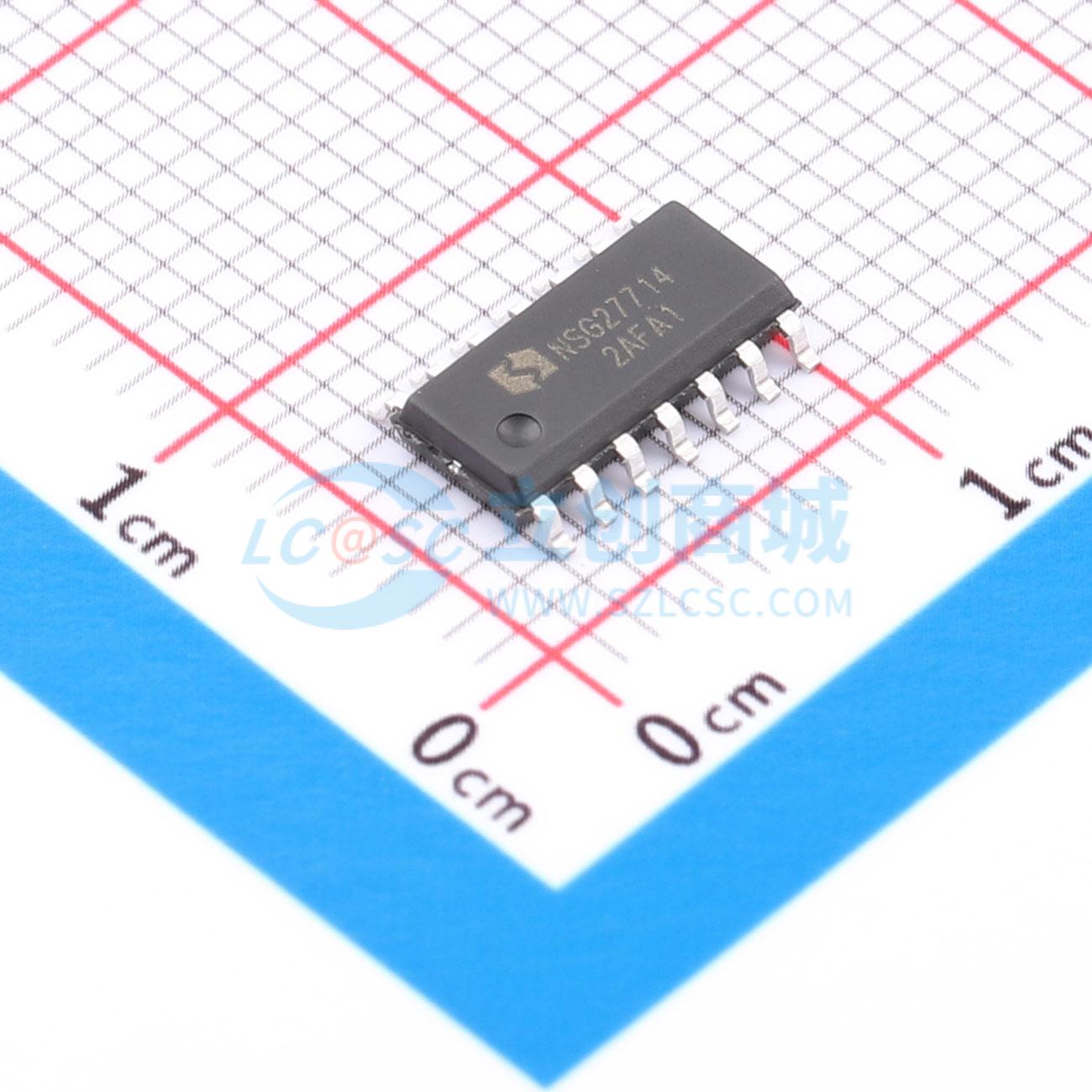

NSG27714
高侧/低侧MOSFET/IGBT驱动芯片，可独立输入配置，具备双通道偏置欠压锁定保护和高dv/dt抗扰度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG27714
- 商品编号
- C52975936
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.477221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边；全桥；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.2V~2.6V | |
| 输入低电平(VIL) | 800mV~1.5V | |
| 静态电流(Iq) | 120uA | |
| 功能特性 | 使能关断 |
商品概述
NSG27714是一款700V高侧/低侧栅极驱动器，具备4.5A/5.0A的拉电流/灌电流能力，专用于驱动功率MOSFET或IGBT。该器件包含一个接地基准通道和一个专为自举电源操作设计的悬空通道。它在VS引脚承受高达-11VDC负电压的条件下，仍能保持逻辑正常运行，具备出色的稳定性和抗扰度。器件支持10V至20V的宽偏置电源输入范围，并为VCC和VB偏置电源引脚提供欠压锁定保护。该器件采用SOP14封装，额定工作温度范围为-40℃至125℃。
商品特性
- 通过独立输入进行高侧/低侧配置
- 完全运行时的电压高达700V
- 针对自举操作而设计的悬空通道
- VCC=15V时的峰值输出灌/拉电流能力为4.5A/5.0A
- TTL和CMOS兼容输入逻辑
- VCC偏置电源范围：10V至20V
- 双通道偏置欠压锁定保护
- 轨到轨驱动
- 负电压瞬态条件下可稳定运行
- 高dv/dt抗扰度
- 独立的逻辑和驱动器接地，能够维持电压差
- 可选使能功能
- 当输入悬空时，输出保持低电平
- 输入和使能引脚电压电平不受VCC引脚偏置电源电压限制
- 高压和低压引脚分离，实现最大爬电距离和电气间隙
- 输入和使能引脚具有负电压处理能力
应用领域
- 离线交流和直流电源中的半桥和全桥转换器
- 适用于服务器、电信、IT和工业基础设施的高密度开关电源通用逆变器
- 太阳能逆变器
- 电机驱动器
- 不间断电源
