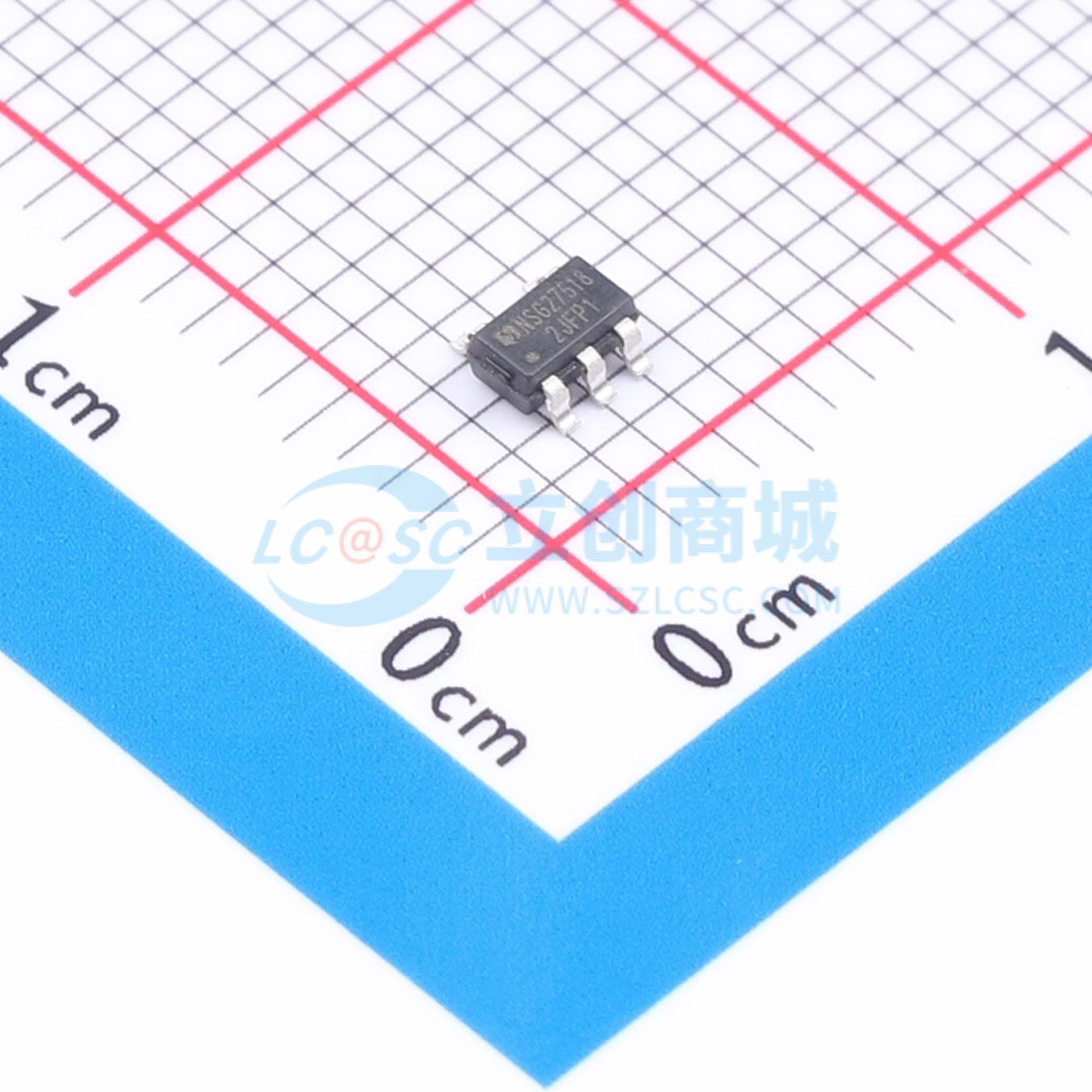

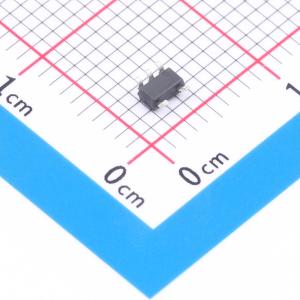

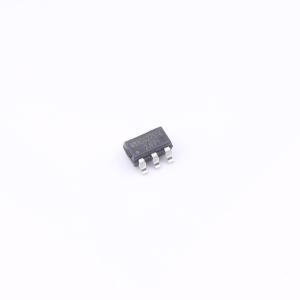

NSG27518

单通道超高速功率开关驱动器，兼容TTL和CMOS逻辑输入，可驱动MOSFET和IGBT电源开关，具备欠压锁定及轨到轨驱动能力

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: WXNSIC(国硅集成)
商品型号: NSG27518
商品编号: C52975877
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.052667克(g)

商品参数

商品概述

单通道高速栅极驱动器器件可有效驱动MOSFET和IGBT电源开关。采用的设计方案能最大程度减小击穿电流，从而为容性负载提供高峰值拉电流和灌电流脉冲，同时具备轨到轨驱动能力以及超短传播延迟。当VDD=15V时，可提供峰值为4A的对称灌电流与拉电流驱动能力。具有4.5V至25V的宽VDD工作范围，以及-40℃ ~ 125℃的宽温度范围。当VDD超出工作范围时，其VDD引脚上的内部欠压锁定电路将使输出保持低电平。

商品特性

兼容TTL和CMOS逻辑输入
工作电压范围：4.5V ~ 25V
宽温度范围：-40℃ ~ 125℃
宽输入范围：-10V ~ 25V
欠压锁定（正向阈值4.3V，负向阈值4.1V）
开通/关断延迟时间：Ton/Toff = 25ns /25ns
驱动电流能力：拉电流/灌电流 = 4A /4A
SOT23-6封装

应用领域

开关电源
同步整流电路
高效MOSFET开关
DC-DC转换器
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~25V
	上升时间(tr)	15ns
	下降时间(tf)	15ns

	属性	参数值
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	300uA
	功能特性	使能关断
