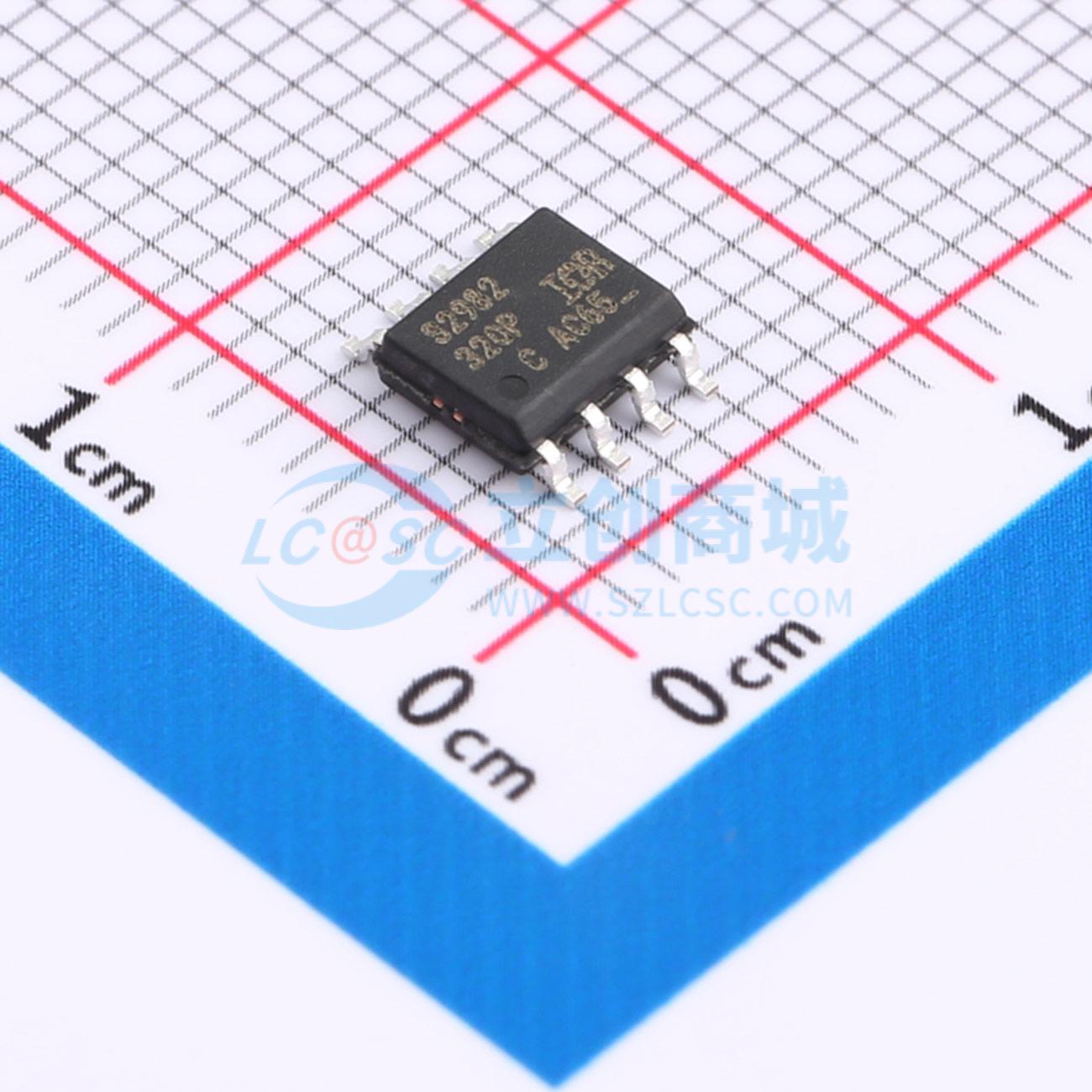

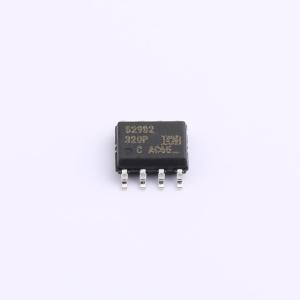

IRS2982STRPBF
LED/开关电源反激式控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS2982是一款多功能开关电源（SMPS）控制IC，专为驱动LED驱动器和电源的开关转换器而设计。其特性包括：集成高压启动功能、精确的温度补偿内部基准、跨导型误差放大器、原边检测开路保护以及逐周期原边电流限制。IRS2982与降压、升压、反激等SMPS电路拓扑兼容，能够直接调节电压或电流，也可通过光耦进行副边反馈调节。高压启动单元使VCC电源最初可从直流母线获取，直到辅助电感绕组或其他电源能够接管，从而确保在所有线路输入电压条件下实现快速启动。IRS2982采用电压模式控制，工作在临界导通模式（CrCM），具有最小关断时间限制，因此在轻载时会进入不连续导通模式（DCM）。在极轻负载时还支持突发模式工作。IRS2982非常适合具有未平滑直流母线的单级转换器，以实现高功率因数和低线路电流总谐波失真（THD）。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2982STRPBF
- 商品编号
- C538356
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 11.5V~18V | |
| 开关频率 | 320kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 特性 | 过流保护(OCP)；过压保护(OVP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -25℃~+125℃ |
商品概述
IRS2982是一款多功能开关电源（SMPS）控制IC，专为驱动LED驱动器和电源的开关转换器而设计。其特性包括：集成高压启动功能、精确的温度补偿内部基准、跨导型误差放大器、原边检测开路保护以及逐周期原边电流限制。IRS2982与降压、升压、反激等SMPS电路拓扑兼容，能够直接调节电压或电流，也可通过光耦进行副边反馈调节。高压启动单元使VCC电源最初可从直流母线获取，直到辅助电感绕组或其他电源能够接管，从而确保在所有线路输入电压条件下实现快速启动。IRS2982采用电压模式控制，工作在临界导通模式（CrCM），具有最小关断时间限制，因此在轻载时会进入不连续导通模式（DCM）。在极轻负载时还支持突发模式工作。 IRS2982非常适合具有未平滑直流母线的单级转换器，以实现高功率因数和低线路电流总谐波失真（THD）。
商品特性
- 高压快速启动
- 电压模式控制
- 临界导通/过渡模式工作
- 恒压/恒流调节
- 高功率因数/低电流总谐波失真（iTHD）
- 最小关断时间（轻载时为DCM）
- 极轻负载时的突发模式工作
- 逐周期过流保护
- 空载过压保护
- 微功耗启动（50μA）
- 低静态电流
- 闩锁免疫和静电放电（ESD）保护
- 抗噪能力
应用领域
- LED驱动器
- 电源
