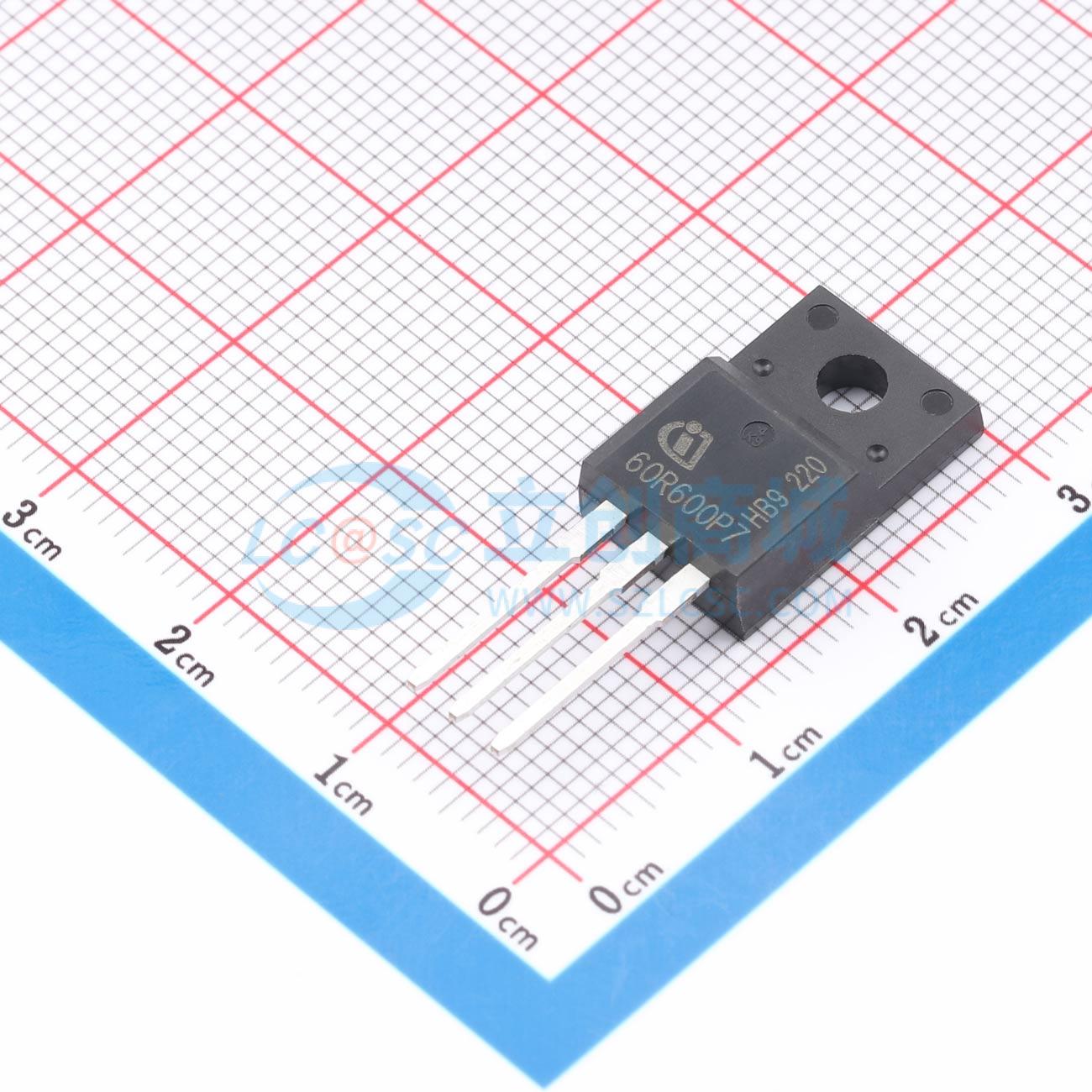

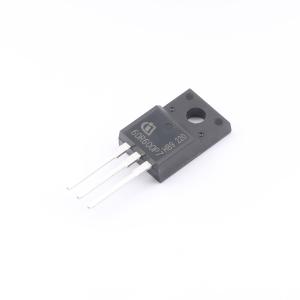

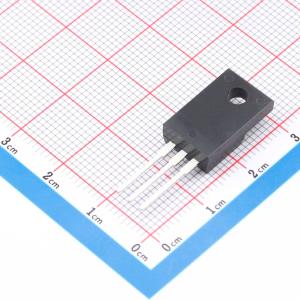

IPA60R600P7
600V CoolMOS P7功率器件
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CoolMOS第7代平台是高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。600V CoolMOS P7系列结合了快速开关SJ MOSFET的优点和出色的易用性，如极低的振铃趋势、体二极管对硬换向的出色鲁棒性和出色的ESD能力。此外，极低的开关和传导损耗使开关应用更高效、更紧凑且更凉爽。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA60R600P7
- 商品编号
- C536387
- 商品封装
- TO-220FP-3
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 600mΩ@10V,1.7A | |
| 耗散功率(Pd) | 21W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 9nC@10V | |
| 输入电容(Ciss) | 363pF@400V | |
| 反向传输电容(Crss) | 149pF@400V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 7pF |
商品概述
CoolMOS第七代平台是高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。600V CoolMOS P7系列是CoolMOS P6系列的继任者。它将快速开关超结MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换向时具有出色的耐用性以及优秀的静电放电（ESD）能力。此外，极低的开关和传导损耗使开关应用更加高效、紧凑且散热更好。
商品特性
- 由于具有出色的换向耐用性，适用于硬开关和软开关（功率因数校正PFC和 LLC谐振电路）
- 显著降低开关和传导损耗
- 所有产品的ESD耐用性出色，人体模型（HBM）静电放电耐压>2kV
- 低RDS(on)A（低于1欧姆平方毫米）使得与竞品相比，具有更优的RDS(on)/封装产品
应用领域
- 功率因数校正（PFC）级
- 硬开关脉宽调制（PWM）级
- 用于个人电脑主机、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源（UPS）的谐振开关级
