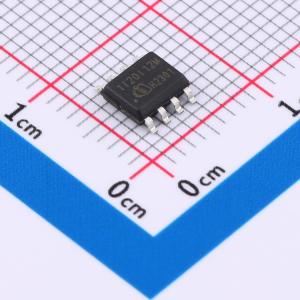

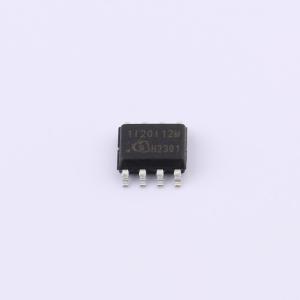

1EDI20I12MF
单通道IGBT栅极驱动IC输出，带适用于IGBT的钳位型
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单通道隔离IGBT驱动器。 适用于600 V/1200 V IGBT。 轨到轨输出典型峰值电流高达6 A。 有源米勒钳位。 电流隔离无芯变压器驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDI20I12MF
- 商品编号
- C533016
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6.2A | |
| 拉电流(IOH) | 4.4A | |
| 工作电压 | 13V~18V | |
| 上升时间(tr) | 9ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 600uA |
商品特性
- 单通道隔离式 IGBT 驱动器
- 适用于 600 V/1200 V IGBT
- 轨到轨输出时典型峰值电流高达 6 A
- 有源米勒钳位
- 电流隔离式无芯变压器驱动器
