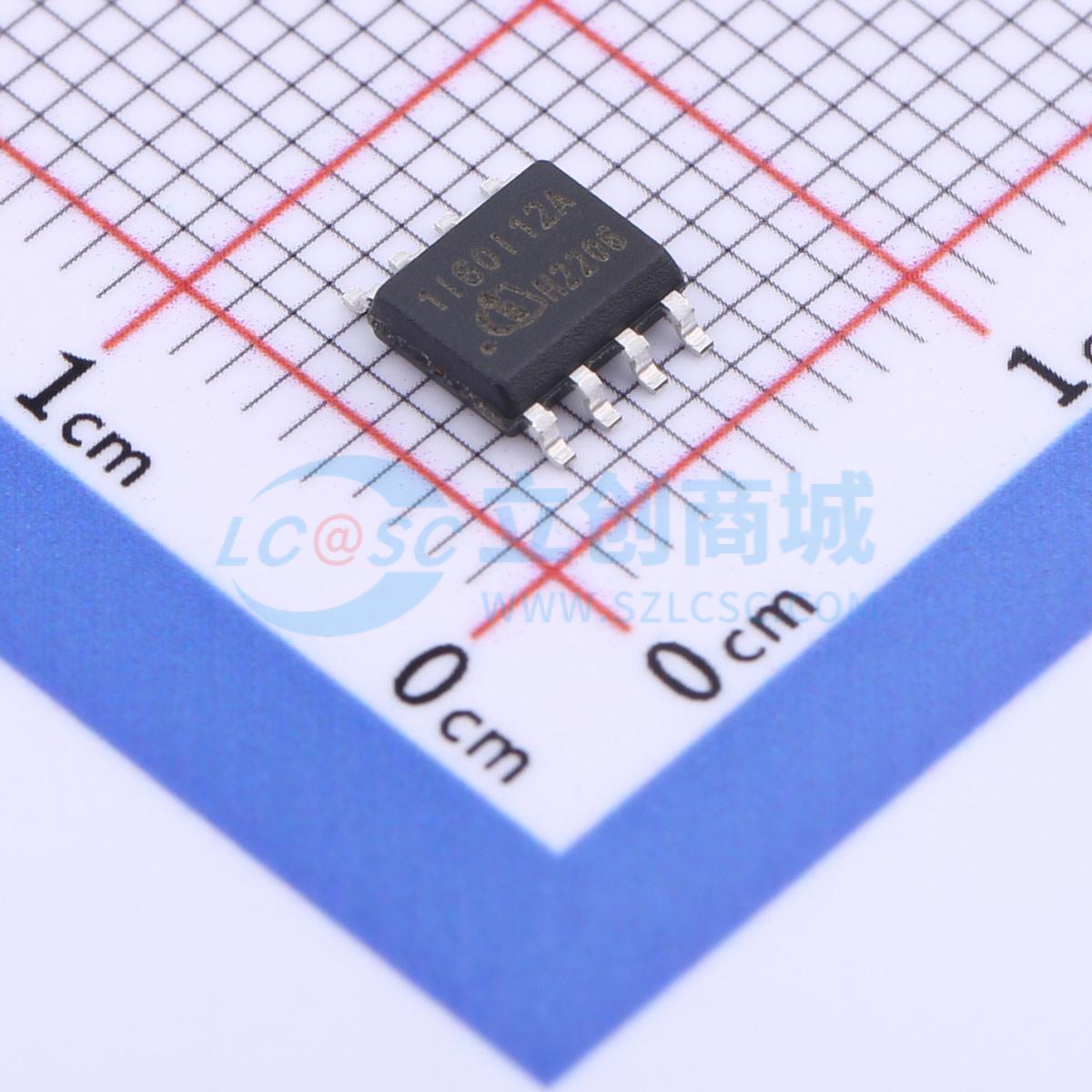

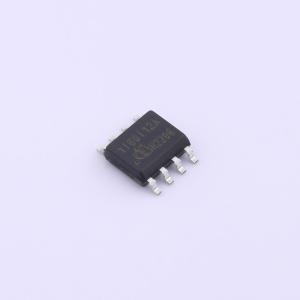

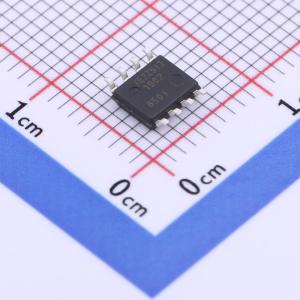

温馨提醒：图片仅供参考，商品以实物为准
1EDI60I12AF
单通道 IGBT 栅极驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单通道隔离式IGBT驱动器。 输入到输出隔离电压高达1200V。 适用于高压功率IGBT。 典型值高达10A
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDI60I12AF
- 商品编号
- C533025
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9.4A | |
| 拉电流(IOH) | 10A | |
| 工作电压 | 3.1V~17V | |
| 上升时间(tr) | 5ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 4ns | |
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 650uA |
