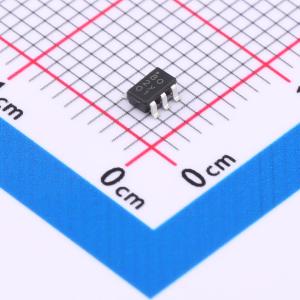

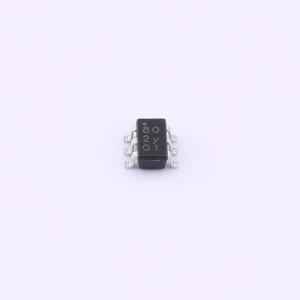

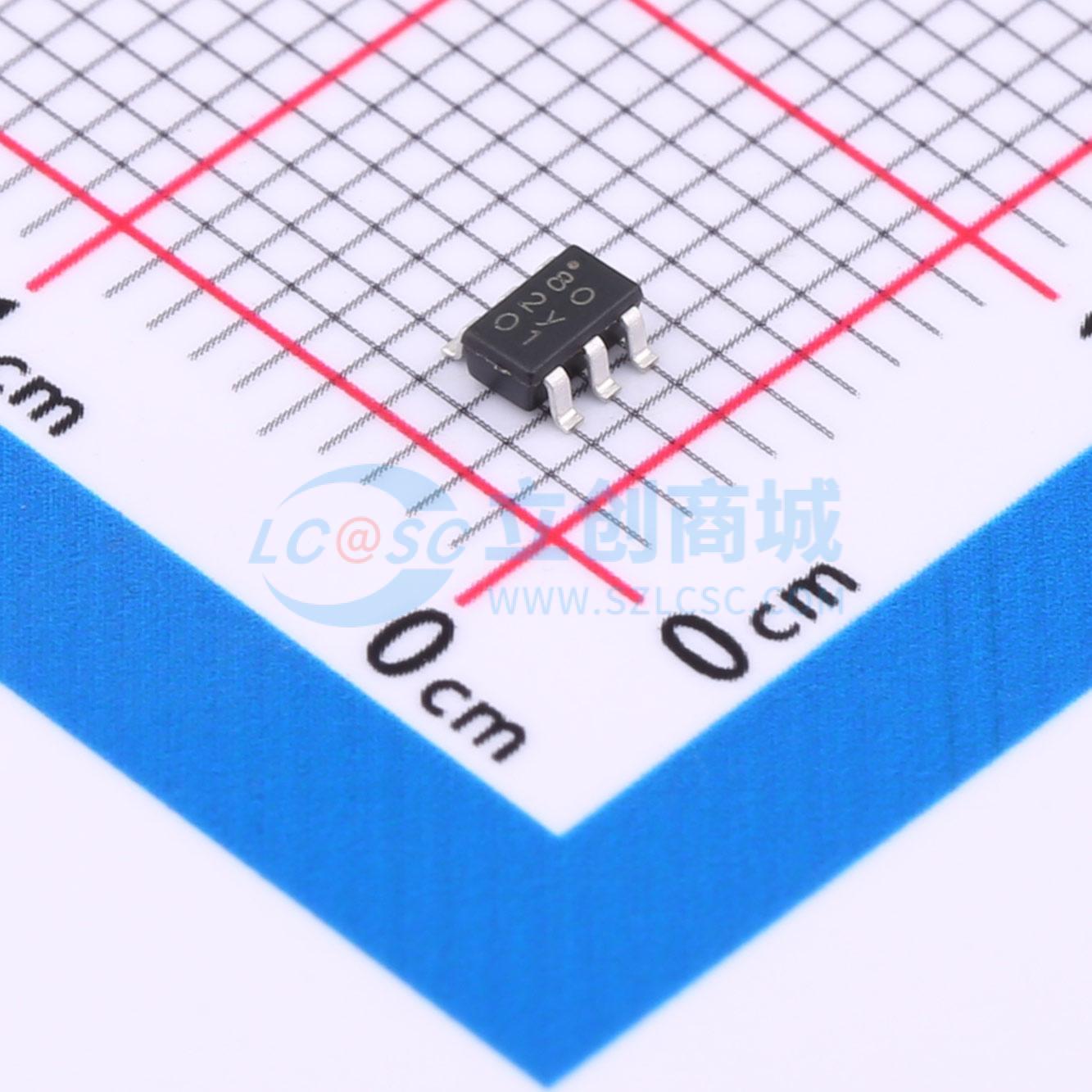

1EDN8550B
单通道EiceDRIVER栅极驱动IC，具备真差分输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EiceDRIVER™ 1EDNx550 是单通道非隔离式栅极驱动 IC 的新系列产品。由于采用了独特的全差分输入电路，具备出色的共模抑制能力，逻辑驱动器状态仅由两个输入之间的电压差控制，完全独立于驱动器的参考（接地）电位。这消除了误触发的风险，因此在所有驱动器和控制器接地之间存在电压差的应用中具有显著优势，这是采用 4 引脚封装（开尔文源极连接）、高寄生 PCB 电感（长距离、单层 PCB）和双极栅极驱动的系统常见的问题
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDN8550B
- 商品编号
- C533032
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~20V | |
| 下降时间(tf) | 4.5ns | |
| 传播延迟 tpLH | 45ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ |
