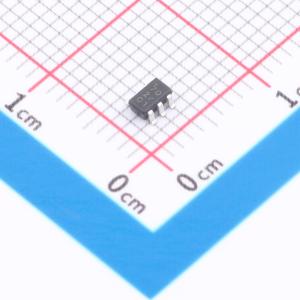

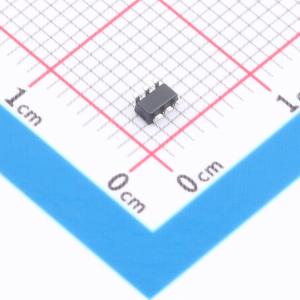

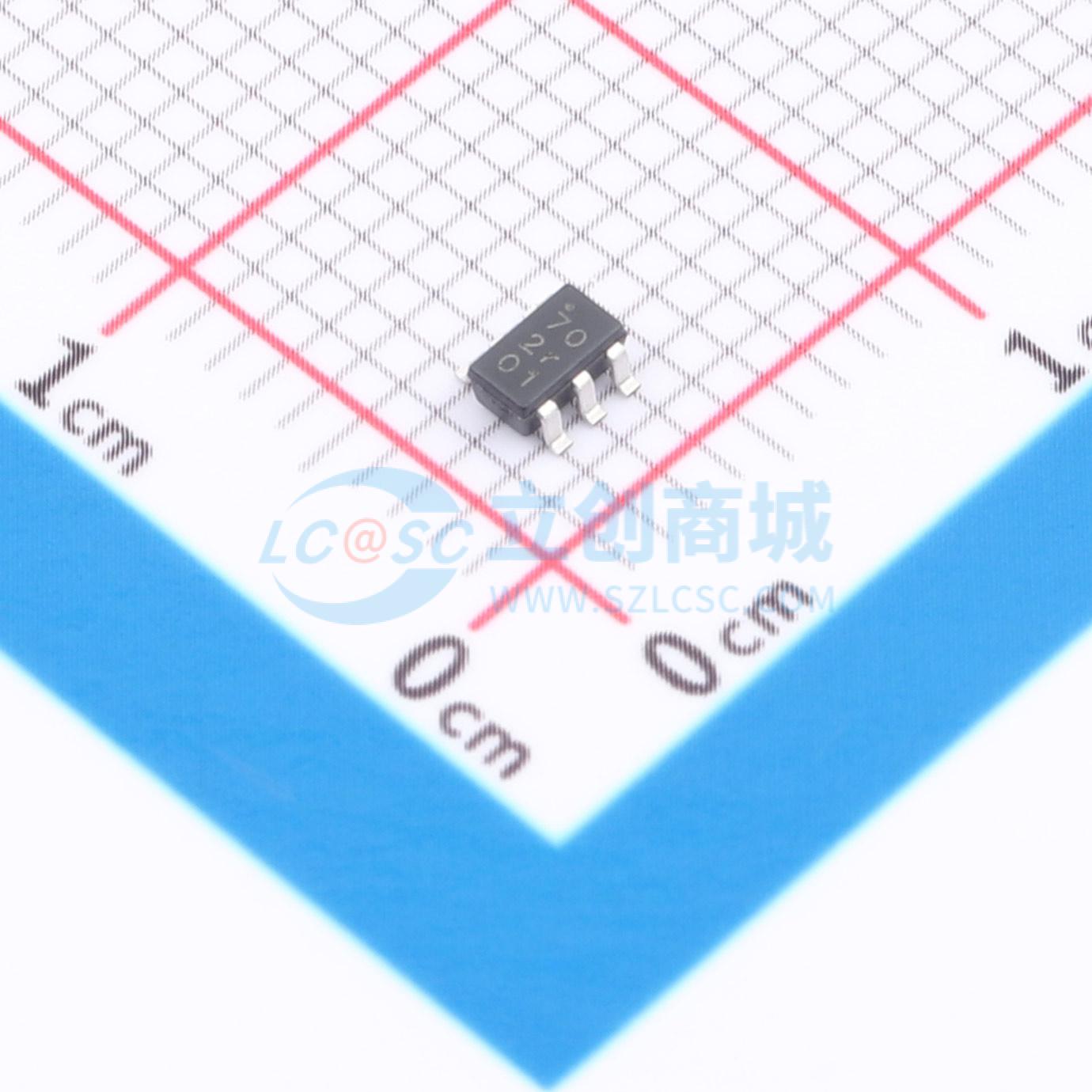

1EDN7550B
单通道EiceDRIVER栅极驱动IC，具备真差分输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EiceDRIVER™ 1EDNx550 是单通道非隔离式栅极驱动集成电路的全新产品系列。由于采用了具有出色共模抑制能力的独特全差分输入电路，逻辑驱动器状态仅由两个输入之间的电压差控制，完全独立于驱动器的参考（接地）电位。这消除了误触发的风险，因此在所有驱动器和控制器接地之间存在电压差的应用中具有显著优势，这是采用 4 引脚封装（开尔文源极连接）、高寄生 PCB 电感（长距离、单层 PCB）、双极栅极驱动的系统常见的问题
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDN7550B
- 商品编号
- C533029
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边；半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6.5ns | |
| 下降时间(tf) | 4.5ns | |
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 1.1mA |
商品概述
EiceDRIVER™ 1EDNx550是单通道非隔离式栅极驱动IC的新系列。由于采用独特的全差分输入电路，具有出色的共模抑制能力，逻辑驱动器状态仅由两个输入之间的电压差控制，完全独立于驱动器的参考（接地）电位。这消除了误触发的风险，因此在所有驱动器和控制器接地之间存在电压差的应用中具有显著优势，这是采用4引脚封装（开尔文源连接）、高寄生PCB电感（长距离、单层PCB）和双极栅极驱动的系统常见的问题。此外，在如（表1）所示的3.3 V PWM信号共模电压范围CMR内，1EDNx550甚至可用于高端和半桥应用。
商品特性
- 非常大的共模输入电压范围（CMR），最高可达± 150 V
- 电源电压（VDD）最高可达20 V
- 2种欠压锁定（UVLO）选项：4 V和8 V
- 独立的低阻抗源极和漏极输出，源极4 A / 0.85 Ω，漏极8 A / 0.35 Ω
- 传播延迟45 ns，精度为 -7 / +10 ns
- SOT23或TSNP 6引脚封装
- 根据JEDEC标准，完全适用于工业应用
