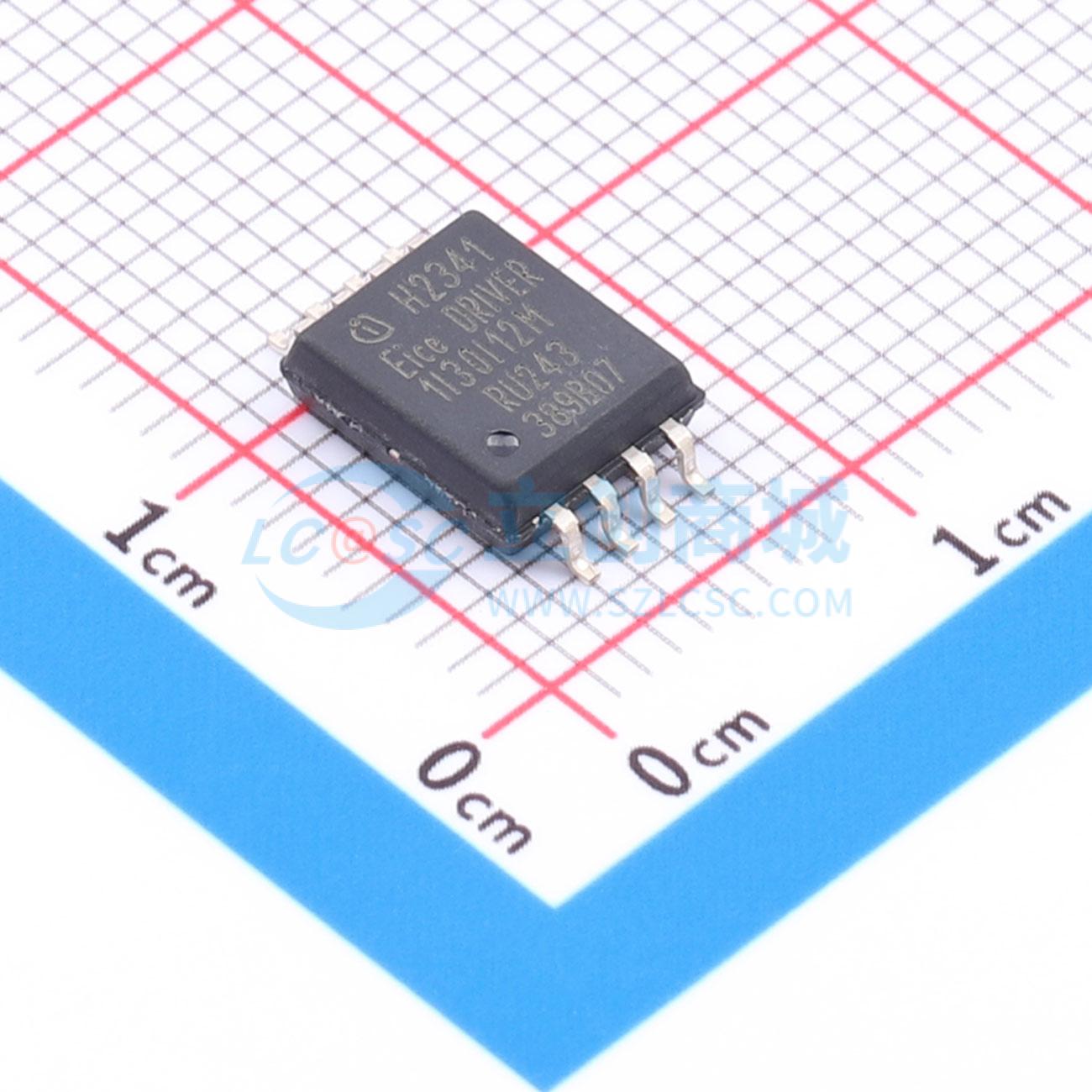

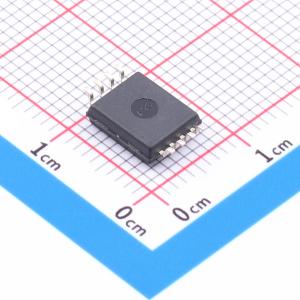

1EDI30I12MH
带钳位功能的单通道IGBT栅极驱动IC，采用宽体封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDI30I12MH
- 商品编号
- C533020
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET、IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6.2A | |
| 拉电流(IOH) | 5.9A | |
| 工作电压 | 13V~18V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 9ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 3.5V | |
| 输入低电平(VIL) | 1.5V | |
| 静态电流(Iq) | 600uA | |
| 功能特性 | 使能关断 |
