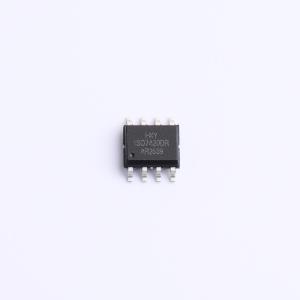

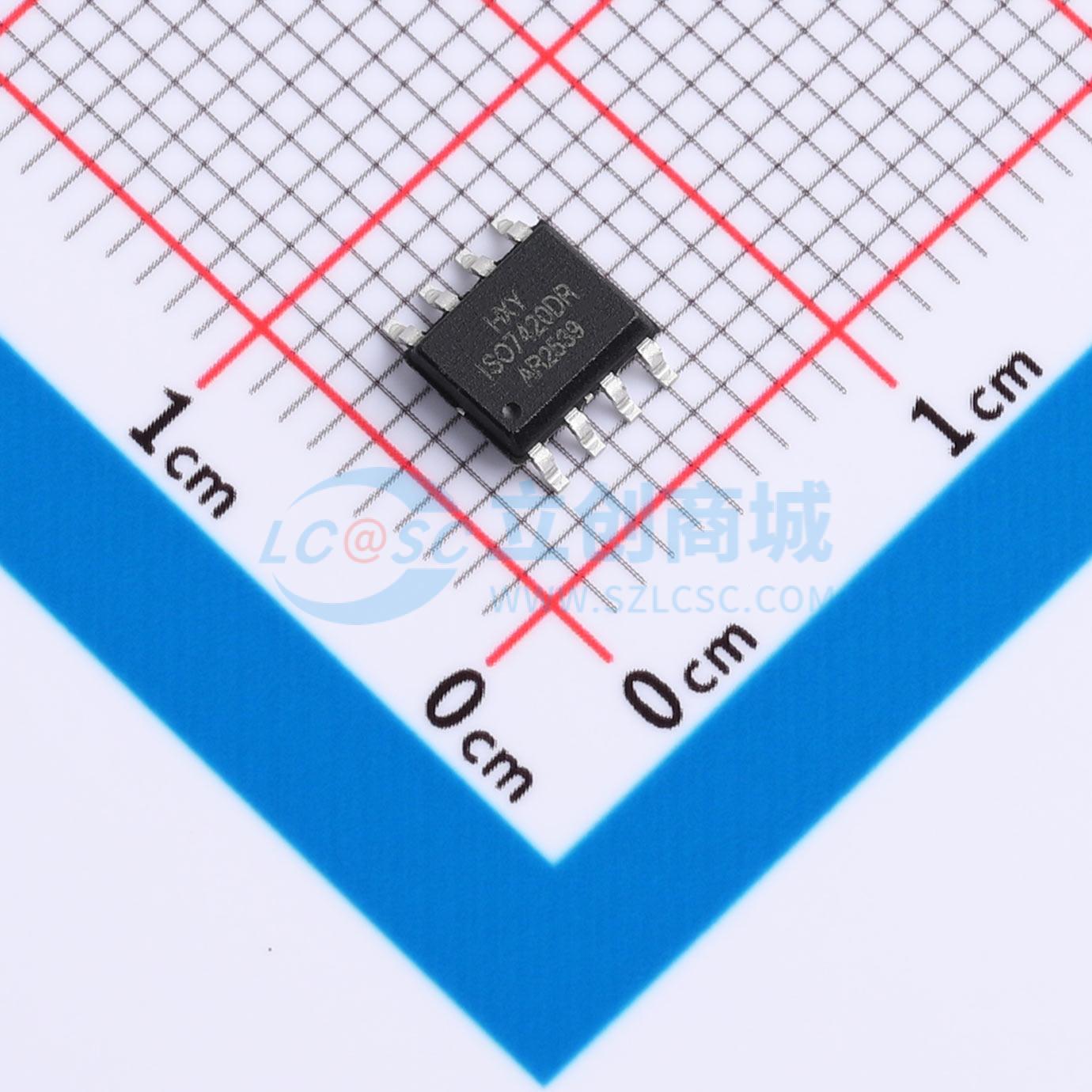

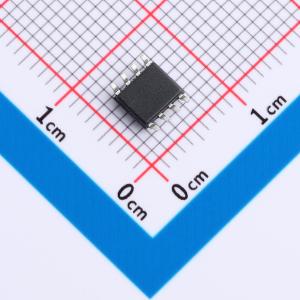

ISO7420DR-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器集成2个单向数据通道，支持最高10Mbps的信号传输速率，适用于中等速率的数字信号隔离场景。器件可承受3000VRMS的隔离电压，有效抑制高共模瞬态干扰，实现不同电位电路间的电气隔离。基于电容式隔离技术，具有低传播延迟、高抗噪声能力和长期绝缘可靠性。典型应用包括电源控制电路、通信接口电平隔离、微处理器系统信号传输以及多电压域电路间的信号耦合，适用于对系统安全性和信号完整性有要求的电子设备。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7420DR-HXY
商品编号: C52260349
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.186957克(g)

商品参数

商品概述

ISO7420DR 数字隔离器采用基于电容分压原理的智能分压技术，无需调制与解调即可实现电压信号跨隔离介质的精确传输。各传输通道相互独立，支持多种传输方向配置，提供 1.5kV rms 至 5.0kV rms 的隔离耐压等级，支持 DC 至 600Mbps 的信号传输速率。该器件工作电压为 3.0V，并支持 3.0V 至 5.5V 的信号电平转换。当输入侧电源断电或无输入信号，而输出侧电源正常供电时，隔离器输出默认逻辑电平。

商品特性

超低功耗：每通道 0.58mA（在 1Mbps 时）
高速率：10Mbps
高共模瞬变抗扰度：典型值 75kV/μs
对辐射和传导噪声具有高抗干扰能力
低传输延迟：典型延迟 9ns
隔离电压：交流 3000Vrms
增强型 ESD 防护能力：符合 ESDA/JEDEC JS-001-2017 标准，HBM 模式 ±8kV
宽工作温度范围：-40℃ ~ 125℃
采用符合 RoHS 要求的 SOP-8 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离式 ADC 与 DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
