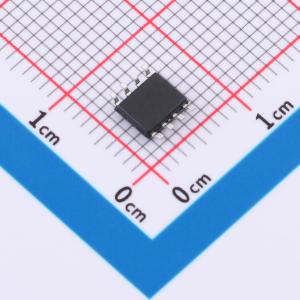

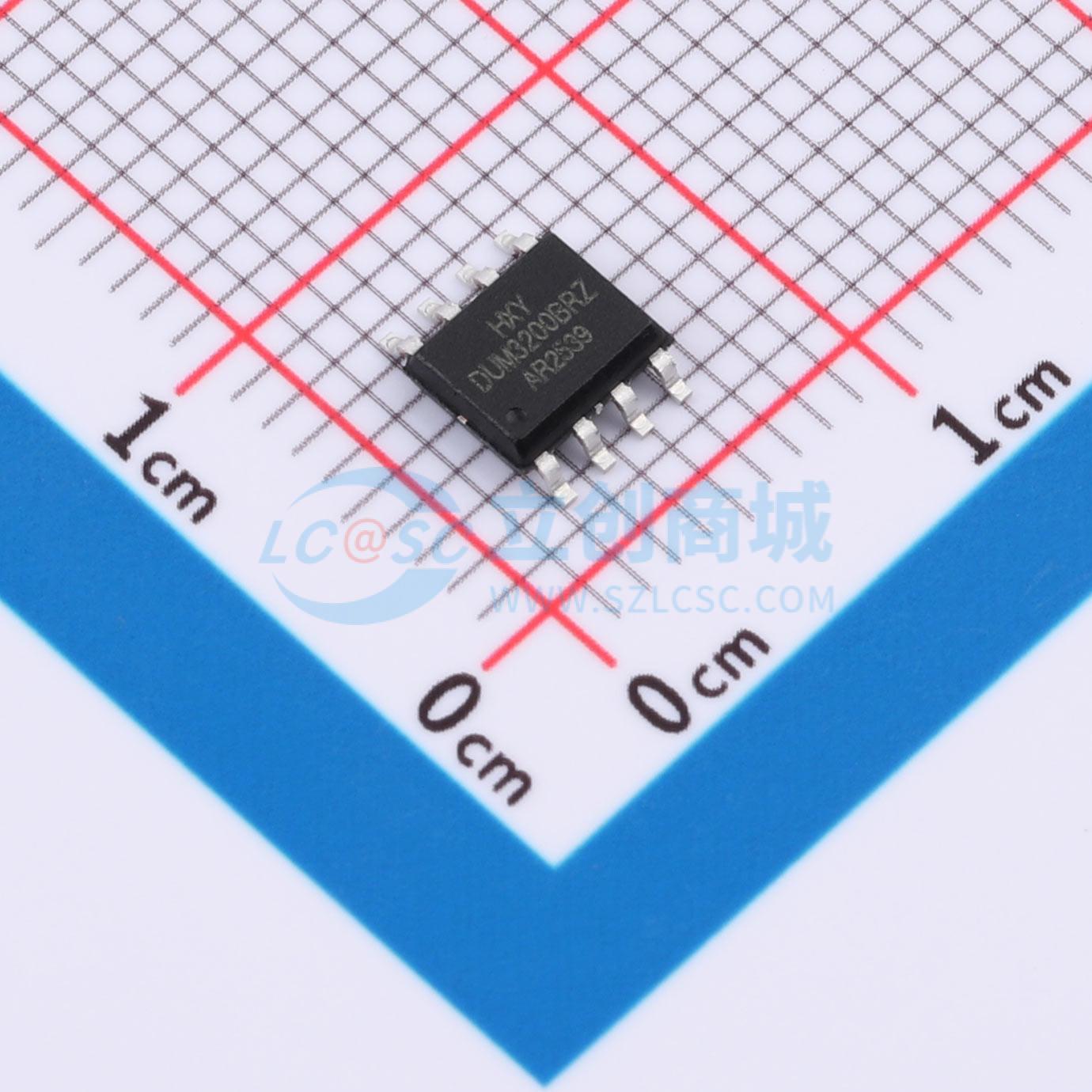

温馨提醒：图片仅供参考，商品以实物为准

ADUM3200BRZ-RL7-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器提供2个单向正向通道，无反向通道，适用于需要单向信号传输的场景。其最大数据速率达10Mbps，可支持中高速数字信号的可靠隔离传输。器件具备3000VRMS的隔离电压，有效隔离不同电位间的干扰，提升系统安全性。采用小型化封装，集成度高，功耗较低，适用于通信接口隔离、电源控制、数据采集系统及需要电气隔离的数字信号传输场合，确保信号完整性的同时增强系统抗扰能力。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM3200BRZ-RL7-HXY
商品编号: C52260345
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

ADUM3200BRZ-RL7数字隔离器具备卓越的性能特征与可靠性，其整体性能优于光耦合器及其他原理的数字隔离器产品。该器件采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨越隔离介质的精确传输。其各传输通道相互独立，支持多种传输方向配置，可提供1.5kV rms至5.0kV rms的隔离耐压等级，并支持DC至600Mbps的信号传输速率。该产品工作电压支持3.0V，并能实现3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出将保持默认电平状态。

商品特性

超低功耗：0.58mA/通道（1Mbps时）
高速率：10Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延时：典型延时9ns
隔离电压：交流3000Vrms
增强型ESD防护能力：符合ESDA/JEDEC JS-001-2017标准，人体模型±8kV
宽工作温度范围：-40℃ ~ 125℃
采用符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离型ADC与DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
