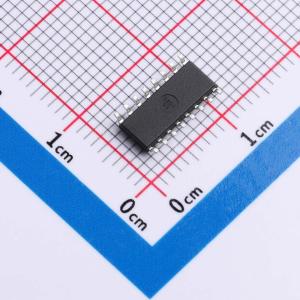

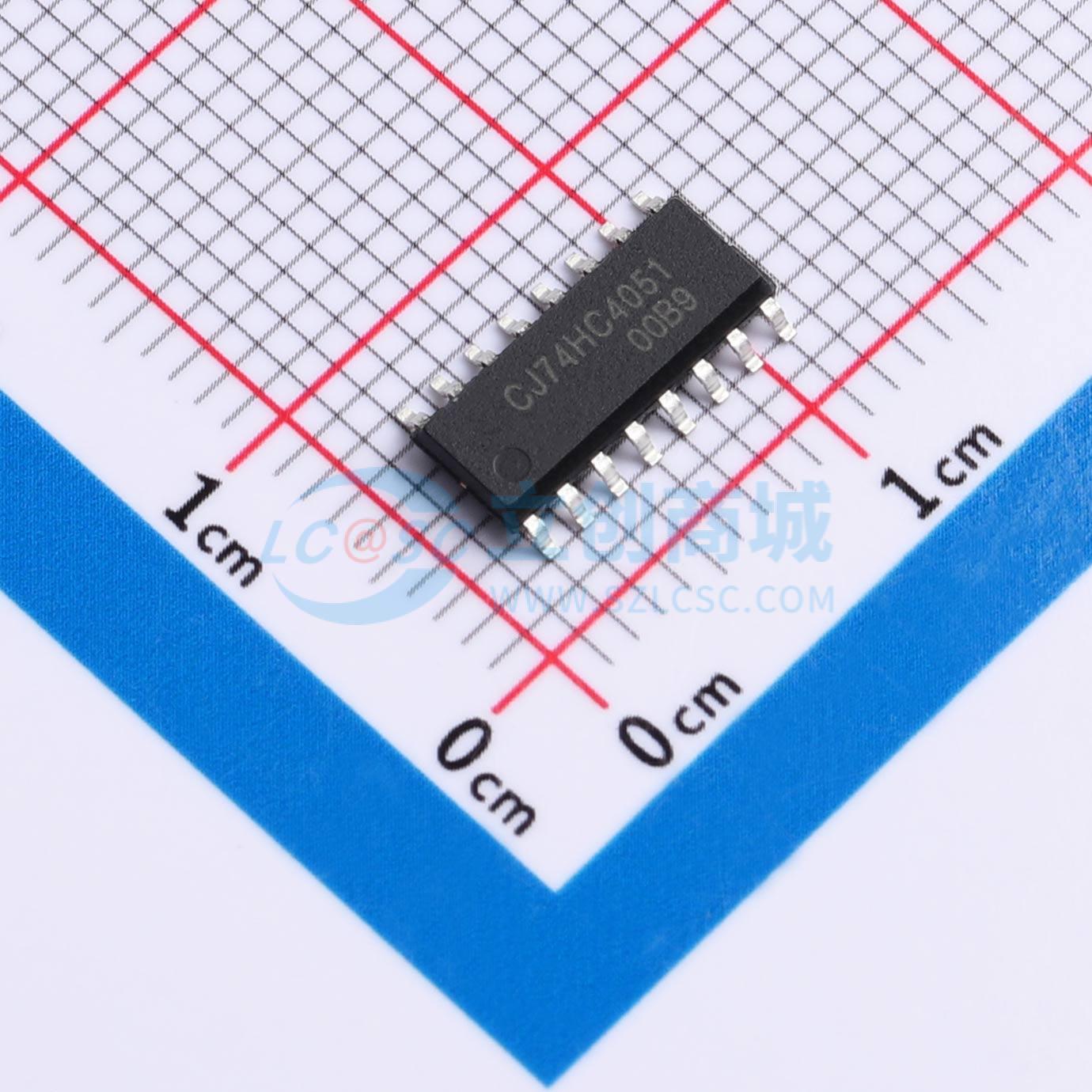

CJ74HC4051AEN
8通道模拟多路复用器/解复用器，适用于模拟或数字8:1多路复用/解复用应用，具备逻辑电平转换和内置“先断后通”功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC4051AEN
- 商品编号
- C52145424
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 270Ω@4.5V | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 104ns | |
| 关闭时间(toff) | 87ns | |
| 带宽 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 18ns | |
| 功能特性 | 电平转换 |
商品概述
CJ74HC/HCT4051是一款适用于模拟或数字8:1多路复用器/解复用器应用的单刀八掷模拟开关。该开关具有三个数字选择输入、八个独立输入/输出、一个公共输入/输出和一个数字使能输入。当使能输入为高电平时，开关关闭。输入包含钳位二极管，这允许使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽模拟输入电压范围从-5V到+5V
- 宽电源电压范围：CJ74HC4051为3V至9V；CJ74HCT4051为4.5V至5.5V
- 低导通电阻：在VCC - VEE = 4.5 V时典型值为80 Ω；在VCC - VEE = 6.0 V时典型值为70 Ω；在VCC - VEE = 9.0 V时典型值为60 Ω
- 逻辑电平转换：使5 V逻辑能够与±5 V模拟信号通信
- 内置典型的“先断后通”功能
- 规定工作温度范围为-40°C至+125°C
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通
