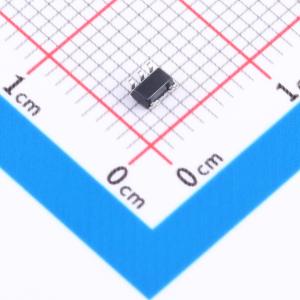

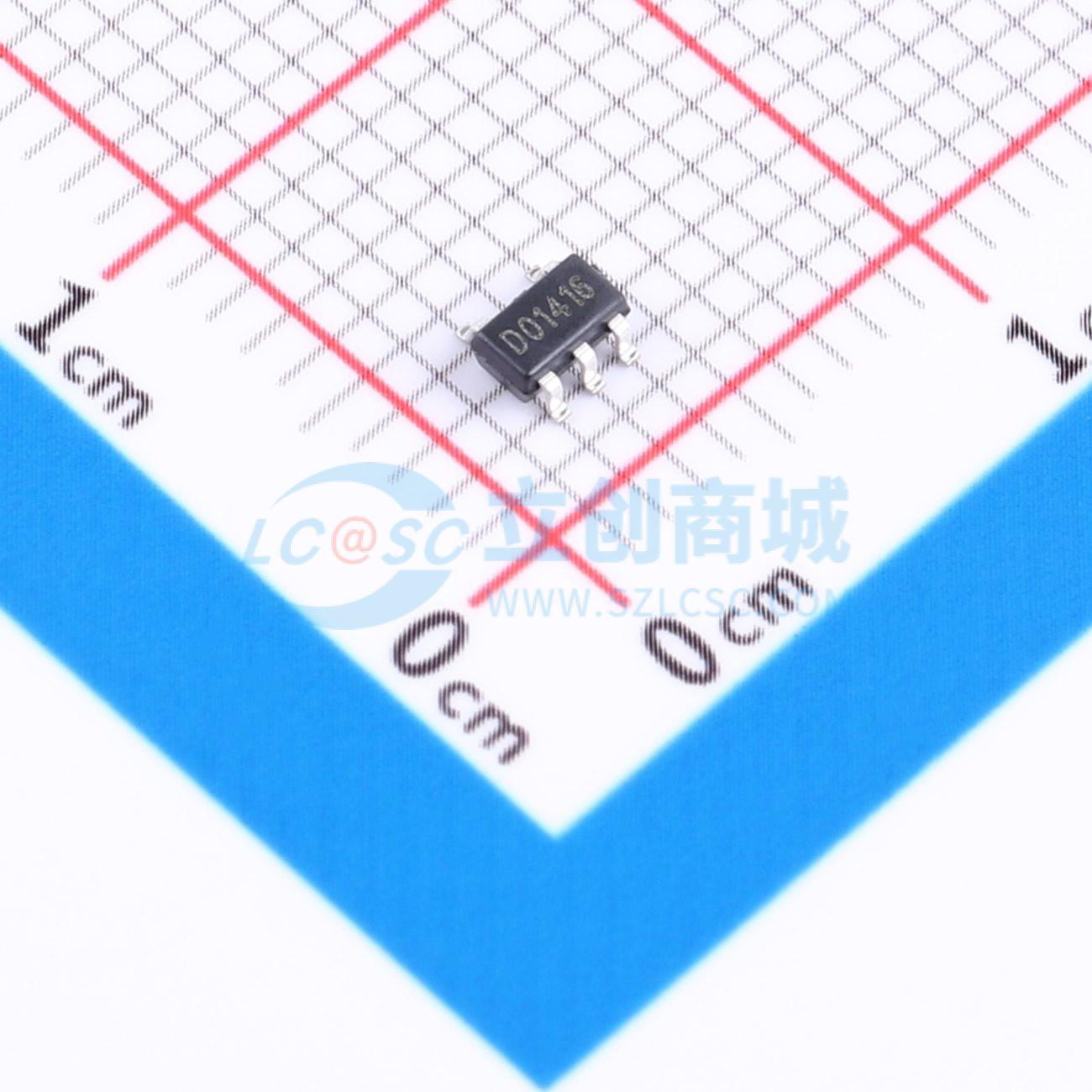

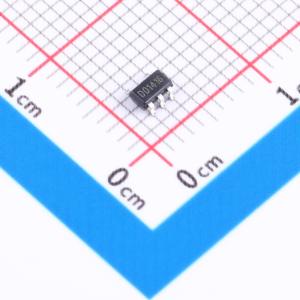

DO1416
单通道低侧栅极驱动器，逻辑输入电平与CMOS或TTL兼容，具备欠压锁定功能和高电容负载驱动能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DO1416器件是能够提供2A峰值电流的高速MOSFET驱动器。反相或同相单通道输出能直接被TTL或CMOS逻辑所控制（3V到18V）。低贯通电流、匹配的上升和下降时间以及短传播延迟也是这些器件的特色，使它非常适合高开关频率应用。
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DO1416
- 商品编号
- C52140033
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 50ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1V~2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 500uA | |
| 功能特性 | 使能关断 |
商品概述
DO1416器件是一款低电压功率MOSFET和IGBT同相栅极驱动器。专有的抗闩锁CMOS技术实现了具有高鲁棒性的单芯片集成架构。
商品特性
- 输入输出同相/反相
- 兼容3.3V、5V输入逻辑
- 4.5V 到 25V 单电源范围
- 高容性负载驱动能力
- 工作温度范围 -40℃ 到 125℃
- 欠压锁定
- 导通/关断延迟：Ton/Toff = 25ns/25ns
- 2A峰值源极和灌电流驱动能力
- SOT23-5封装
应用领域
- 开关模式电源
- 通用栅极驱动
- 驱动MOSFET和IGBT
