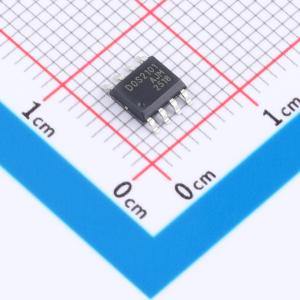

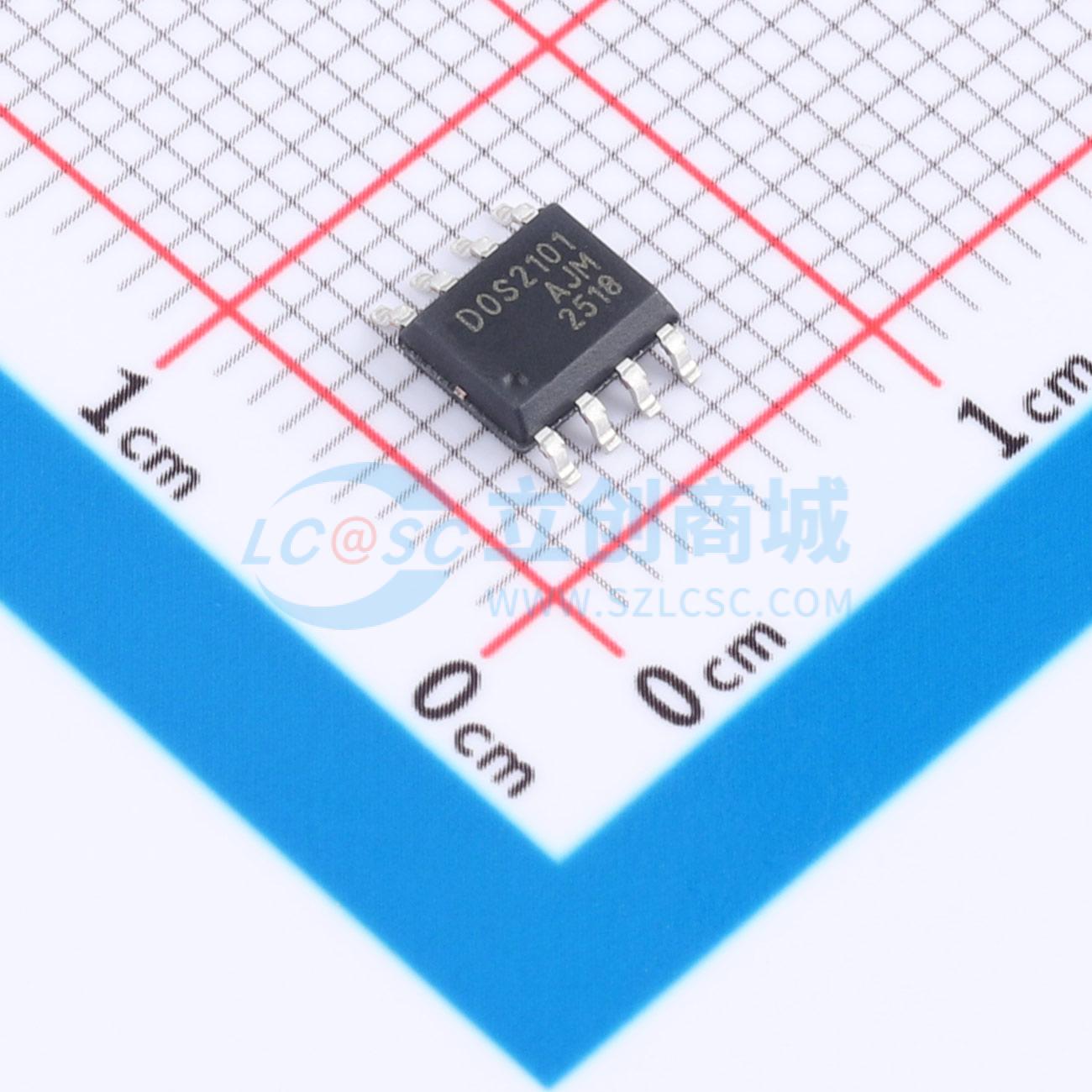

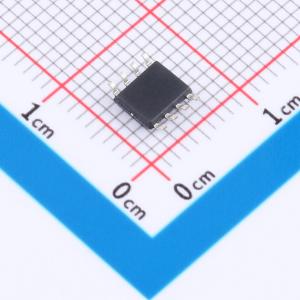

DOS2101

高压高速半桥MOSFET/IGBT栅极驱动器，采用HVIC和CMOS技术，输入逻辑兼容

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高压、高速功率MOSFET驱动器，具有相互关联的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置的N沟道功率MOSFET，最高可承受700V电压。
品牌名称: DOINGTER(杜因特)
商品型号: DOS2101
商品编号: C52140042
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	下降时间(tf)	35ns
	传播延迟 tpLH	130ns
	传播延迟 tpHL	200ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1V~2.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	120uA
	功能特性	交错导通保护；死区时间控制

商品概述

该器件是一款高压高速功率MOSFET驱动器，具有独立的高侧和低侧参考输出通道。其专有的高压集成电路和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入兼容标准CMOS或LSTTL输出，最低可至3.3V逻辑电平。输出驱动器采用高脉冲电流缓冲级设计，旨在最小化驱动器的共通导通。浮动通道可用于驱动高侧配置中的N沟道功率MOSFET，其工作电压高达700V。

商品特性

专为自举操作设计的浮动通道
完全工作电压高达+700V
兼容3.3V、5V和15V输入逻辑
耐受负瞬态电压，抗dV/dt干扰
允许的负Vs能力：-9V
栅极驱动电源范围：10V至20V
双通道匹配的传播延迟
宽工作温度范围：-40°C ~125°C
典型输出源/灌电流能力：300mA/600mA
符合RoHS标准

应用领域

电机控制
空调/洗衣机
通用变频器
微型/迷你逆变器驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	300mA
	工作电压	700V
	上升时间(tr)	75ns
