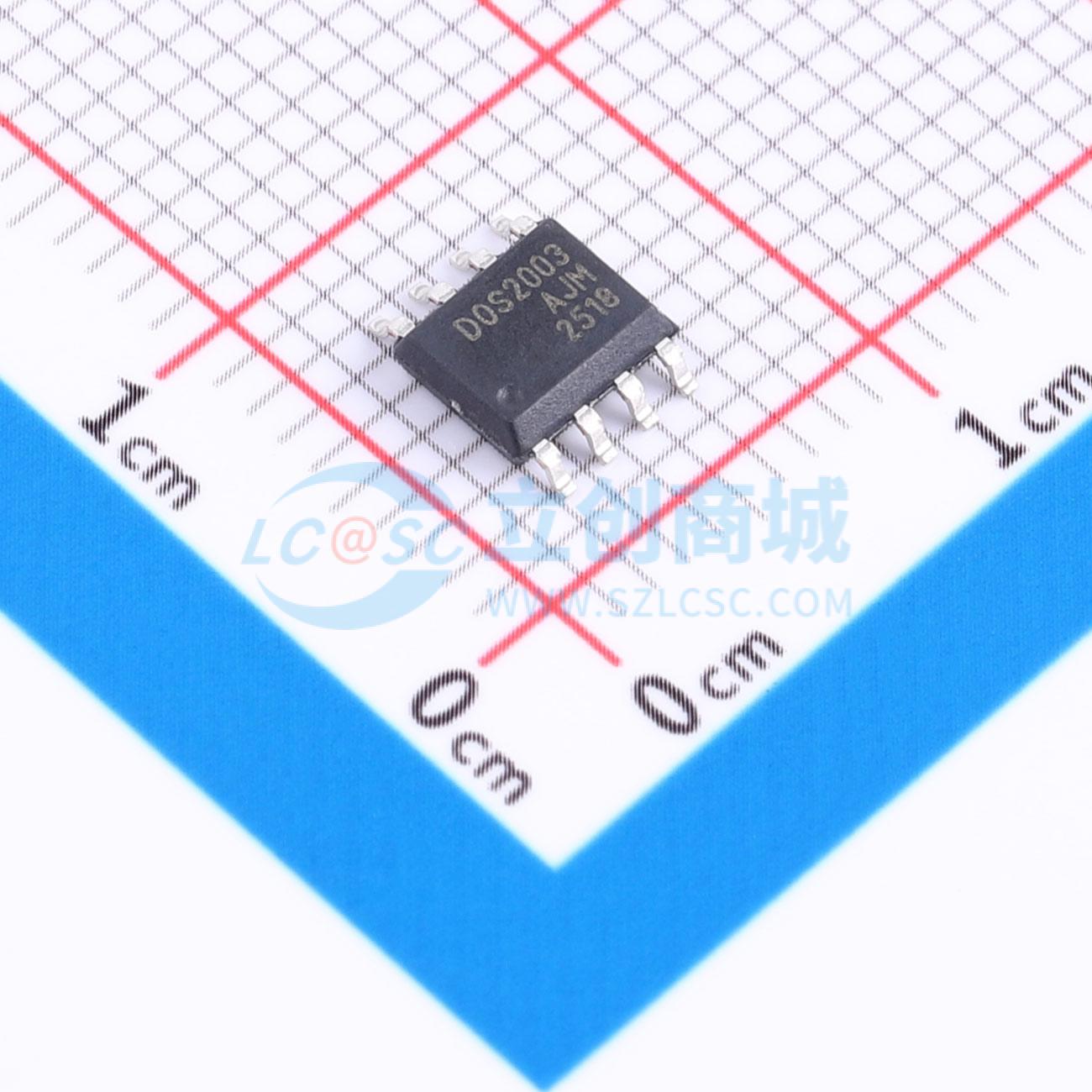

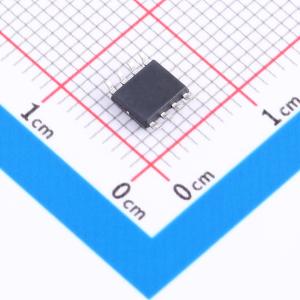

DOS2003
高压高速半桥MOSFET/IGBT栅极驱动器，采用HVIC和CMOS技术，具备抗dV/dt噪声、防交叉导通等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 250V，半桥式驱动器，门驱动供应电压范围：10V to 20V
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOS2003
- 商品编号
- C52140044
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 290mA | |
| 工作电压 | 250V | |
| 上升时间(tr) | 70ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 680ns | |
| 传播延迟 tpHL | 220ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1V~2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 120uA | |
| 功能特性 | 内置自举二极管；交错导通保护；死区时间控制 |
