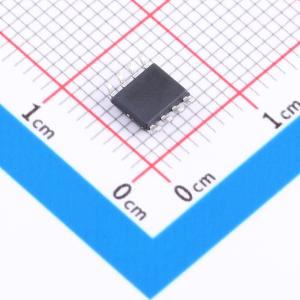

DOS2104
高压高速半桥MOSFET/IGBT栅极驱动器，采用HVIC和抗闩锁CMOS技术，输入逻辑兼容，具备防交叉导通和负电压耐受能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固耐用的单片式结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOS2104
- 商品编号
- C52140040
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 700V | |
| 上升时间(tr) | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 650ns | |
| 传播延迟 tpHL | 200ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1V~2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 120uA | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制 |
商品概述
DOS2104 是一款高压、高速功率 MOSFET 驱动器，具有独立的高侧和低侧参考输出通道。其采用专有的高压集成电路和抗闩锁 CMOS 技术，实现了坚固的单片结构。逻辑输入兼容标准 CMOS 或 LSTTL 输出，低至 3.3V 逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最小化驱动器的交叉导通。浮空通道可用于驱动高侧配置中的 N 沟道功率 MOSFET，其工作电压高达 700V。
商品特性
- 专为自举操作设计的浮空通道
- 完全工作电压高达 +700V
- 兼容 3.3V、5V 和 15V 输入逻辑
- 耐受负瞬态电压，抗 dV/dt 干扰
- 允许的负 Vs 能力：-9V
- 栅极驱动电源范围：10V 至 20V
- 关断输入可同时关闭两个通道
- 防止交叉导通
- 内部 540ns 死区时间
- 双通道匹配的传播延迟
- 典型输出源电流/灌电流能力：300mA / 600mA
- 宽工作温度范围：-40℃ ~ 125℃
- 符合 RoSH 标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动器
