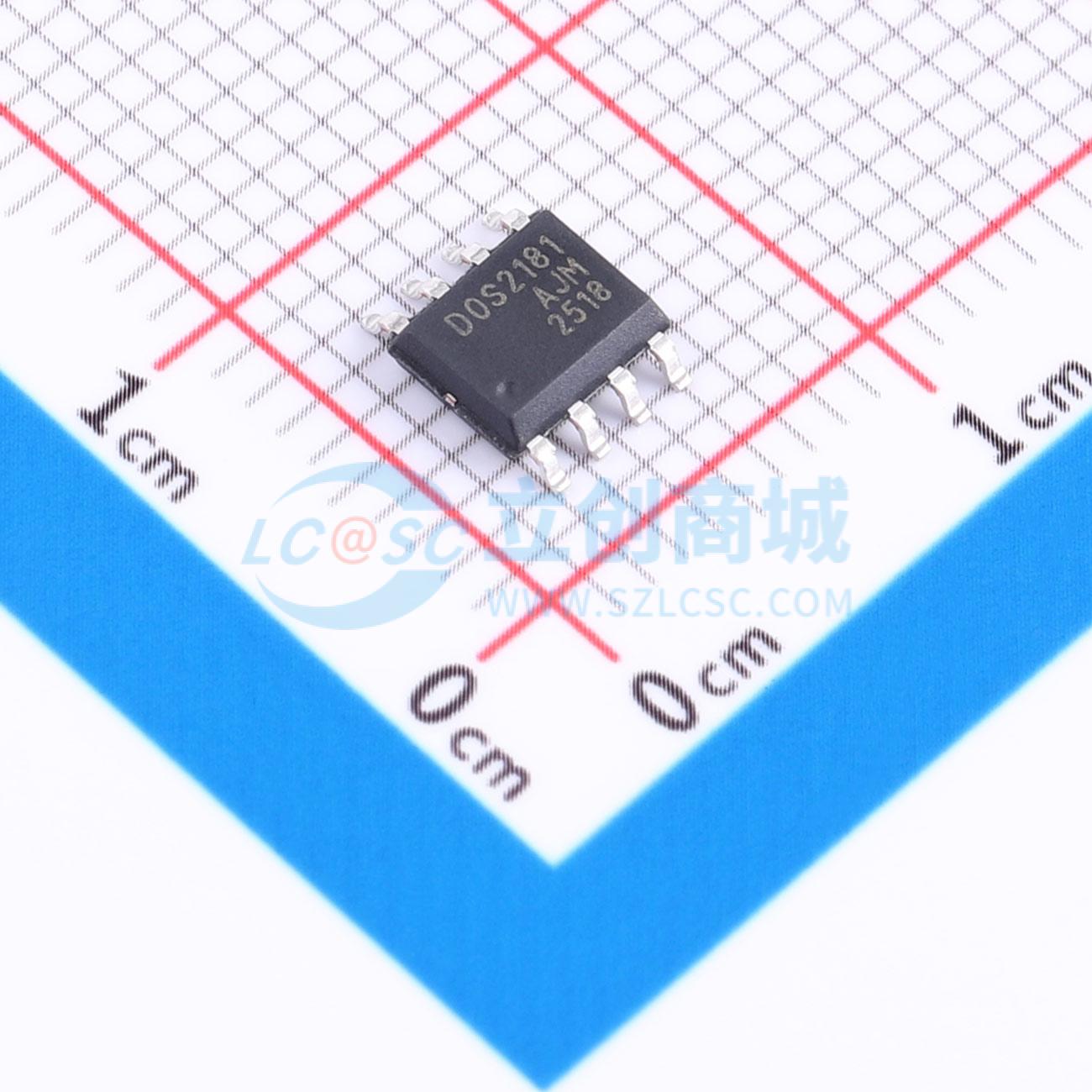

DOS2181
高压高速功率MOSFET驱动器，具备独立高低侧参考输出通道，兼容标准CMOS或LSTTL输出，适用于电机控制等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 700V，高低侧驱动器，门驱动供应电压范围：10V to 20V
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOS2181
- 商品编号
- C52140036
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.3A | |
| 拉电流(IOH) | 1.9A | |
| 工作电压 | 700V | |
| 上升时间(tr) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 130ns | |
| 传播延迟 tpHL | 250ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1V~2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 150uA | |
| 功能特性 | 交错导通保护 |
商品概述
DOS2181 是一款高压、高速功率 MOSFET 驱动器，具有独立的高侧和低侧参考输出通道。其专有的高压集成电路和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入兼容标准 CMOS 或 LSTTL 输出，最低可至 3.3V 逻辑电平。输出驱动器采用高脉冲电流缓冲级设计，旨在最小化驱动器的交叉导通。浮空通道可用于驱动高侧配置的 N 沟道功率 MOSFET，其工作电压高达 700V。
商品特性
- 专为自举操作设计的浮空通道，完全工作至 +700V
- 兼容 3.3V、5V 和 15V 输入逻辑
- dV/dt 噪声抗扰度 ±50 V/nsec
- 允许的负 Vs 能力：-9V
- 栅极驱动电源范围 10V 至 20V
- 双通道均具有欠压锁定功能
- 正向欠压锁定阈值 8.9V
- 反向欠压锁定阈值 8.2V
- 导通/关断传播延迟 Ton/Toff = 130ns/130ns
- 双通道匹配的传播延迟
- 典型输出源电流/灌电流能力：1.9A/2.3A
- 符合 RoHS 标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动器
