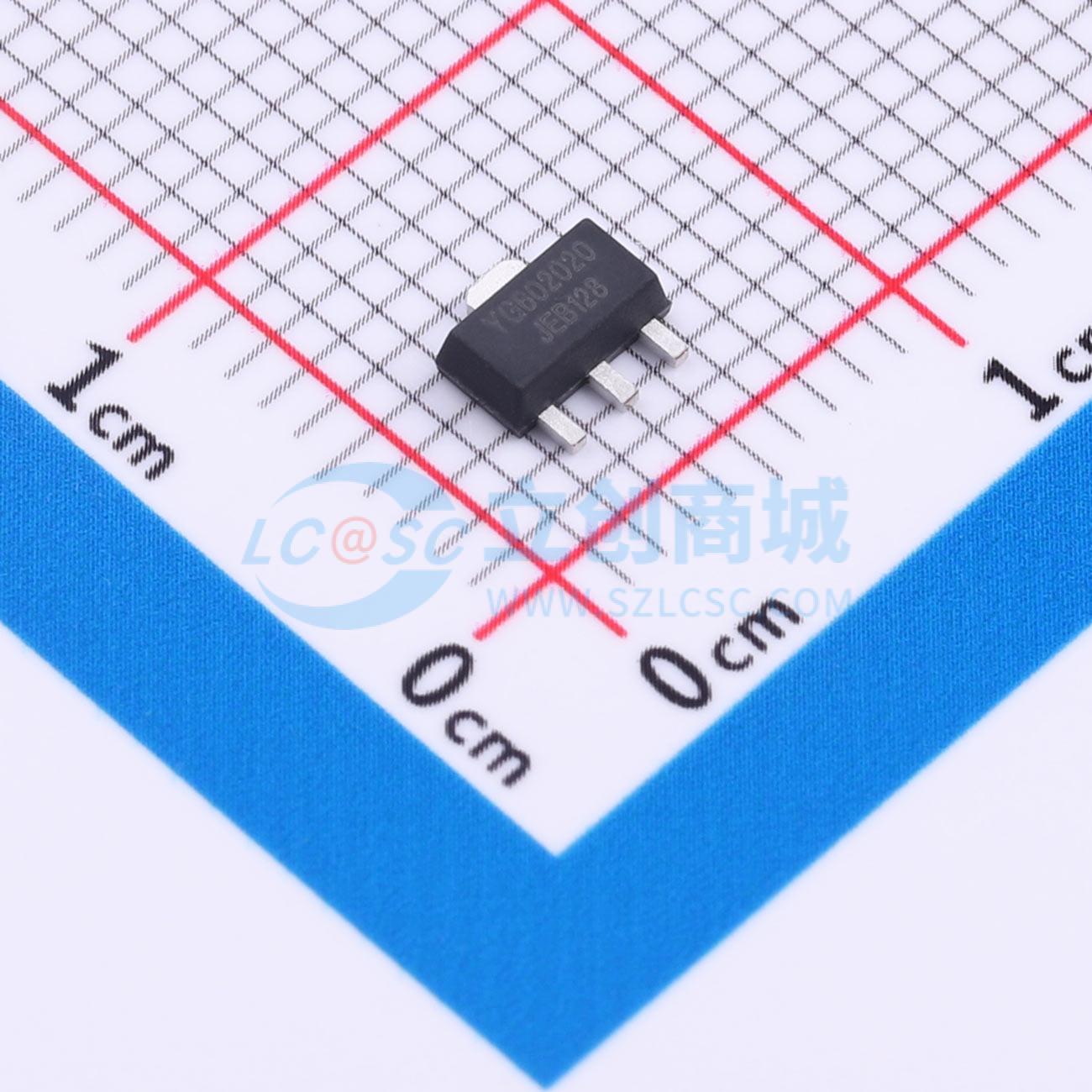

温馨提醒：图片仅供参考，商品以实物为准
YG602020
100mW 5V HBT Gainblock 10-4000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100mW SOT89通用增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG602020
- 商品编号
- C52043253
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~4GHz | |
| 增益 | 26.9dB | |
| 噪声系数 | 4dB | |
| 工作电压 | 5V | |
| 工作电流 | 72mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 22.2dBm | |
| 工作温度 | -55℃~+85℃ | |
| 输入回波损耗 | 27dB | |
| 输出回波损耗 | 19.6dB | |
| IP3 | 32.5dBm | |
| 功能特性 | - |
商品概述
YG602020是一款采用达林顿对结构并集成有源偏置网络的高性能InGaP HBT MMIC增益模块放大器。该有源偏置网络可在温度和工艺变化下提供稳定的电流。YG602020内部匹配至50Ω，其典型偏置条件为单电源5V，与典型的达林顿放大器相比，无需使用降压电阻。该器件采用行业标准SOT-89封装，内部集成了ESD保护单元。
商品特性
- 工作频率50MHz至4GHz
- 在2.0GHz时增益为18dB
- 在2.0GHz时P1dB为22dBm
- 在2.0GHz时OIP3为32dBm
- 单电源供电
- 集成有源偏置电路
- 行业标准SOT-89封装
- 所有端口均具备高于1000V HBM的ESD保护
应用领域
- WLAN
- WiMAX
- WiBro
- CMMB
- GSM
- CDMA
- PCS
- RFID
- WCDMA
- LTE
- CATV
- ISM
