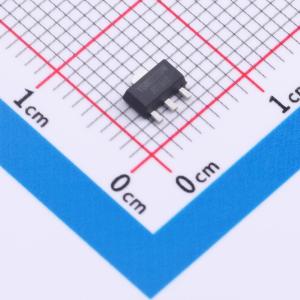

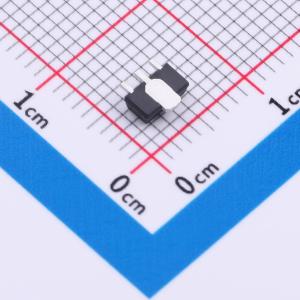

温馨提醒：图片仅供参考，商品以实物为准
YG602020W
100mW 5V HBT Gainblock 10-6000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100mW 10-6000MHz宽带增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG602020W
- 商品编号
- C52043255
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 100MHz~8GHz | |
| 增益 | 17.5dB | |
| 噪声系数 | - | |
| 工作电压 | 3V~5V | |
| 工作电流 | 89mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 21.9dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 18.4dB | |
| 输出回波损耗 | 10.9dB | |
| IP3 | 33.5dBm | |
| 功能特性 | - |
商品概述
YG602020W是一款级联宽带InGaP/GaAs MMIC放大器，为通用射频和微波放大需求提供高性能解决方案，包括增益级或驱动放大器。该增益模块基于可靠的HBT专有MMIC设计，覆盖100MHz~6GHz工作频率并提供平坦增益。在3.5GHz下，YG602020W在5V单电源供电、消耗97mA电流时，通常提供17dB增益、21dBm P1dB和33.5dBm OIP3。该器件内部匹配至50Ω，并采用行业标准SOT-89封装。内部集成了ESD保护单元。
商品特性
- 工作频率100MHz至6GHz
- 在6GHz以下典型小信号增益达17.5dB
- 在6GHz以下具有±1.5dB的宽带平坦增益
- 在3.5GHz下增益为17dB
- 在3.5GHz下OIP3为+33.5dBm
- 在0.4GHz至4.5GHz之间OIP3 ≥ +33.1dBm
- 典型单电源3~5V，工作电流10mA~89mA
- 集成有源偏置电路，提供线性度和热补偿
- 行业标准SOT-89封装
- 所有端口ESD保护均高于1000V HBM
应用领域
- 5G移动应用/m-MIMO
- TDD/FDD系统
- WLAN / WiMAX / WiBro
- GSM / CDMA / PCS
- WCDMA / LTE
- CATV
- GPS / COMPASS
- ISM
