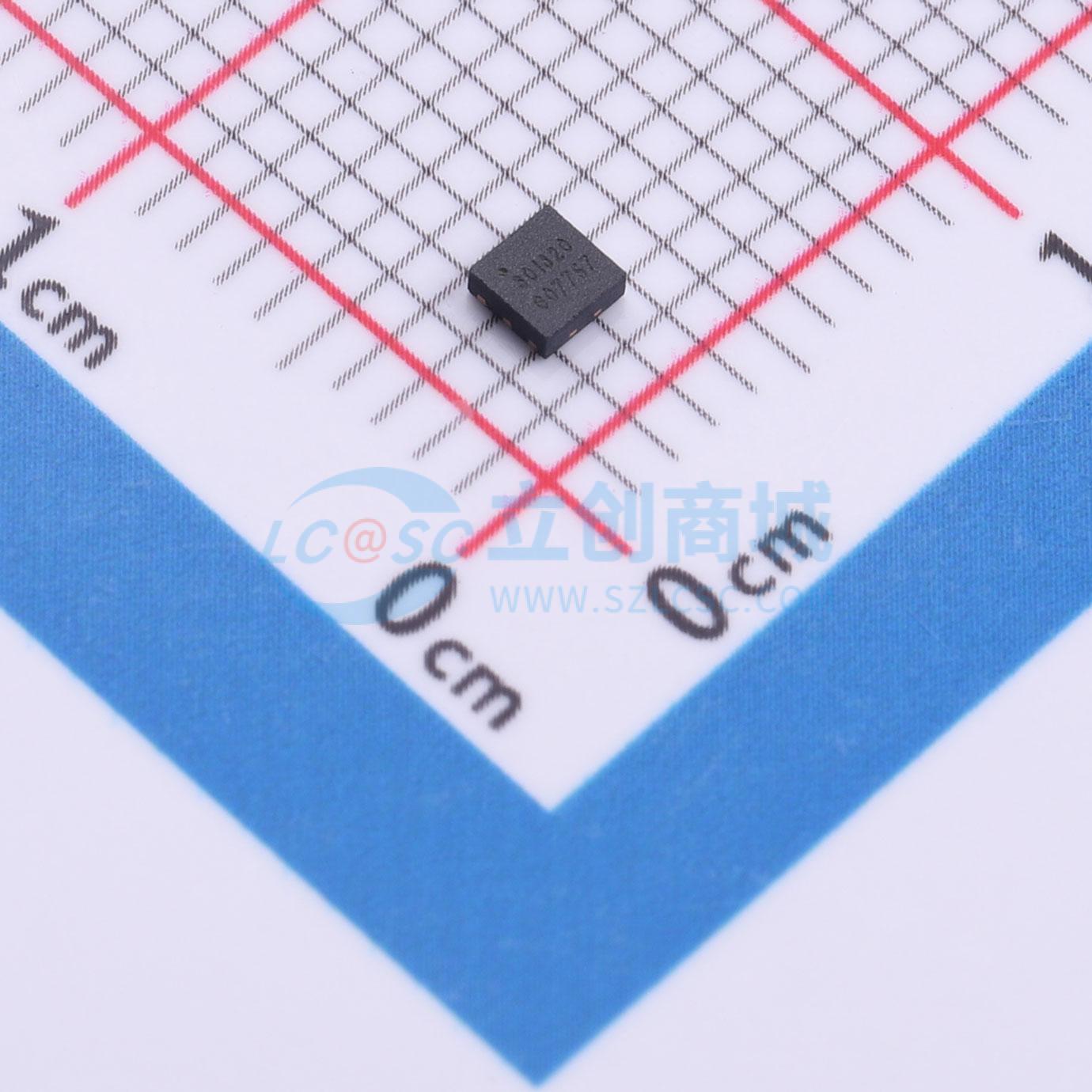

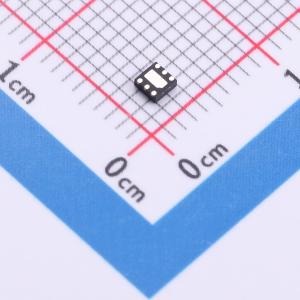

YG801820W
100mW 5V HBT Gainblock 10-8000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100mW 10-8000MHz宽带增益模块
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YG801820W
- 商品编号
- C52043261
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~8GHz | |
| 增益 | 19dB | |
| 噪声系数 | 6dB | |
| 工作电压 | 3V~5V | |
| 工作电流 | 97mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 21.5dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 23.5dB | |
| 输出回波损耗 | 30.9dB | |
| IP3 | 35.7dBm | |
| 功能特性 | - |
商品概述
YG801820W是一款可级联的宽带InGaP/GaAs MMIC放大器，为通用射频和微波放大需求提供高性能解决方案，包括增益级或驱动放大器。该增益模块基于可靠的HBT专有MMIC设计，覆盖50MHz至8GHz工作频率并提供平坦增益。在3.5GHz下，YG801820W在5V单电源供电、消耗97mA电流时，典型提供17dB增益、21dBm P1dB和33.5dBm OIP3。该器件内部匹配至50Ω，并采用行业标准DFN2x2-6L封装。其内部集成了ESD保护单元。
商品特性
- 工作频率50MHz至8GHz
- 在8GHz以下典型小信号增益17.5dB
- 在8GHz以下宽带平坦增益±1.5dB
- 在3.5GHz下增益为17dB
- 在3.5GHz下OIP3为+35 dBm
- 在0.4GHz至4.5GHz之间OIP3 ≥+34.5dBm
- 典型单电源3-5V，工作电流11mA~97mA
- 集成有源偏置电路，提供线性度和热补偿
- 行业标准DFN2x2-6L封装
- 所有端口ESD保护高于1000V HBM
应用领域
- 5G移动应用
- TDD/FDD系统
- WLAN/WiMAX/WiBro
- GSM/CDMA/PCS
- WCDMA/LTE
