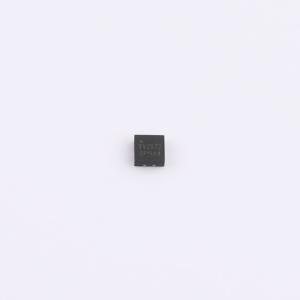

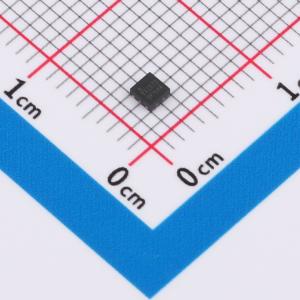

温馨提醒：图片仅供参考，商品以实物为准
YV257208
2000MHz-7000MHz VCO mmic
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽带VCO MMIC 不含PLL
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YV257208
- 商品编号
- C52043262
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
参数完善中
商品概述
YV257208 是一款采用 InGaP/GaAs 异质结双极晶体管技术的单片微波集成电路振荡器，集成了负阻器件、缓冲放大器、滤波器和有源偏置网络。得益于其滤波器和单片结构，该器件在相位噪声性能和谐波抑制方面表现优异。En/TC 引脚的功能是在电压高于 2.5V 时使能器件。YV257208 内部匹配至 50Ω 阻抗，并采用行业标准的无引线 DFN 2x2 表面贴装封装。
商品特性
- 工作频率范围 2.5GHz 至 7.2GHz
- 输出功率 ≥ 8 dBm
- 二次谐波 ≤ -24dBc；三次谐波 ≤ -25dBc
- 相位噪声 ≤ -75 dBc/Hz@10kHz，-105 dBc/Hz @100kHz
- 电源电压 2.8V ~ 7.2V
- 器件电流 12mA@2.8V ~ 36mA@7.2V
- 集成带温度补偿功能的有源偏置电路
- 频率漂移率 ≤ 500kHz / ℃@6GHz ~ ≤ 300kHz / ℃@3GHz
- 采用行业标准 DFN 2x2 6引脚封装
- 所有端口均具备高于 1000V HBM 的 ESD 保护
应用领域
- 压控振荡器
- 5G
- WIFI6E
- 信号发生器
- ISM频段设备
- IEEE 802.11a/n/ac无线通信
