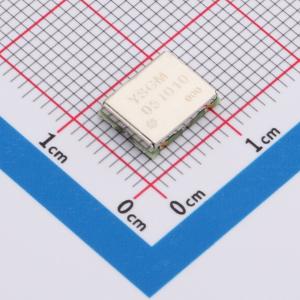

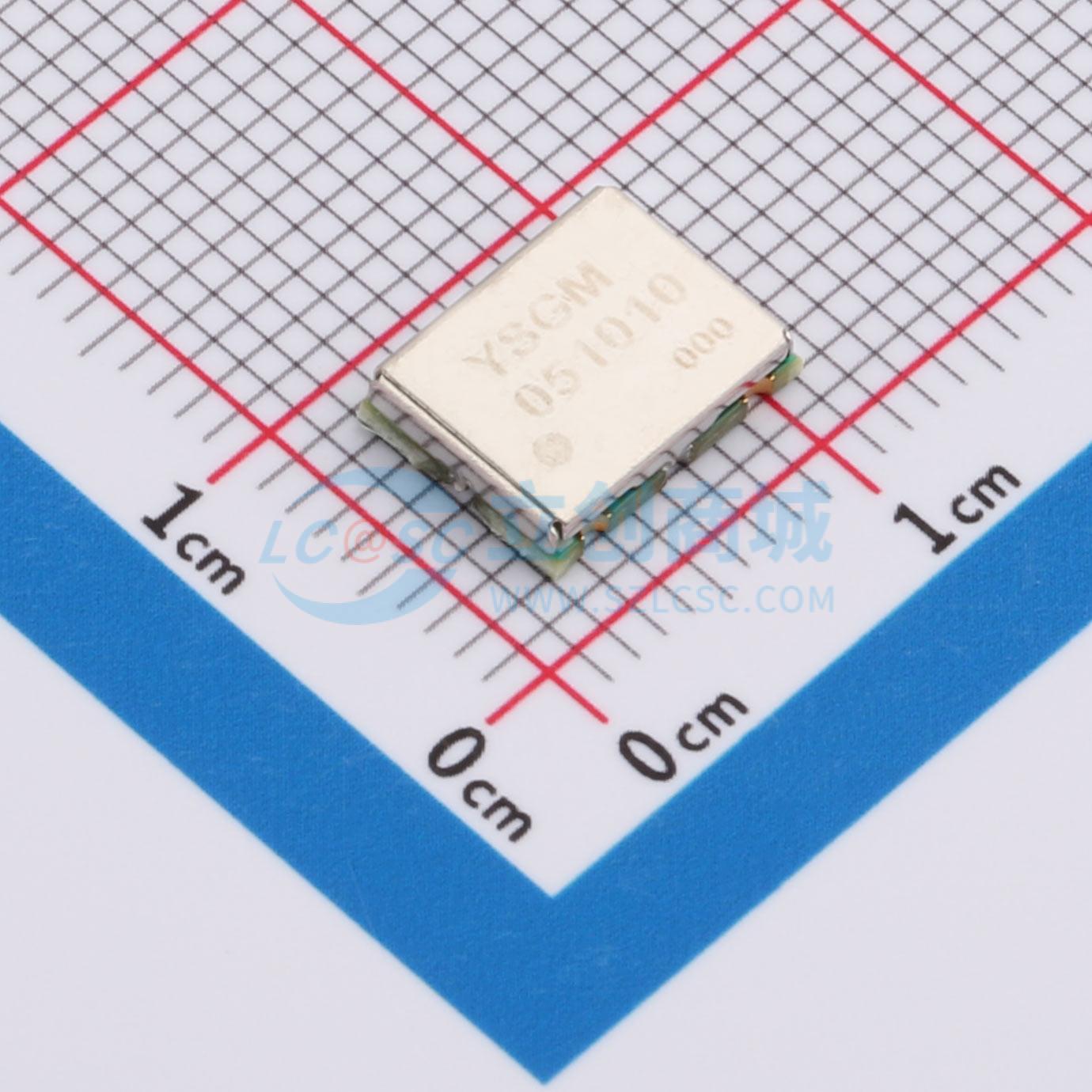

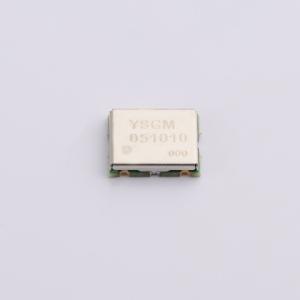

YSGM051010
500-1000MHz general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 500-1000MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM051010
- 商品编号
- C52043337
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.395克(g)
商品参数
参数完善中
商品概述
YSGM051010是一款高集成度、标准封装尺寸的压控振荡器，采用高截止频率的射频晶体管作为振荡管，具备高输出功率和良好的隔离度。该器件采用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确保起振波形稳定且输出功率较高。采用5V标准电压供电，调谐电压范围宽，可实现宽带高功率输出。内部集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件，输出功率平坦度良好，射频输出端可直接连接50Ω射频线，使用方便。器件采用7mm×9mm×2mm通用封装尺寸，可直接替换市场上同类型产品。
商品特性
- 标称调谐频段：500~1000MHz@VT = 0V~20V
- 输出功率：大于等于10dBm
- 带内平坦度（带宽小于等于200MHz）：±1dB
- 供电电压：5V
- 工作电流：18mA
- 二次谐波抑制：小于等于-5dBc
- 三次谐波抑制：小于等于-15dBc
- 极少外围元器件
- 射频输出阻抗：50Ω
- 通用封装尺寸：7mm×9mm×2mm
