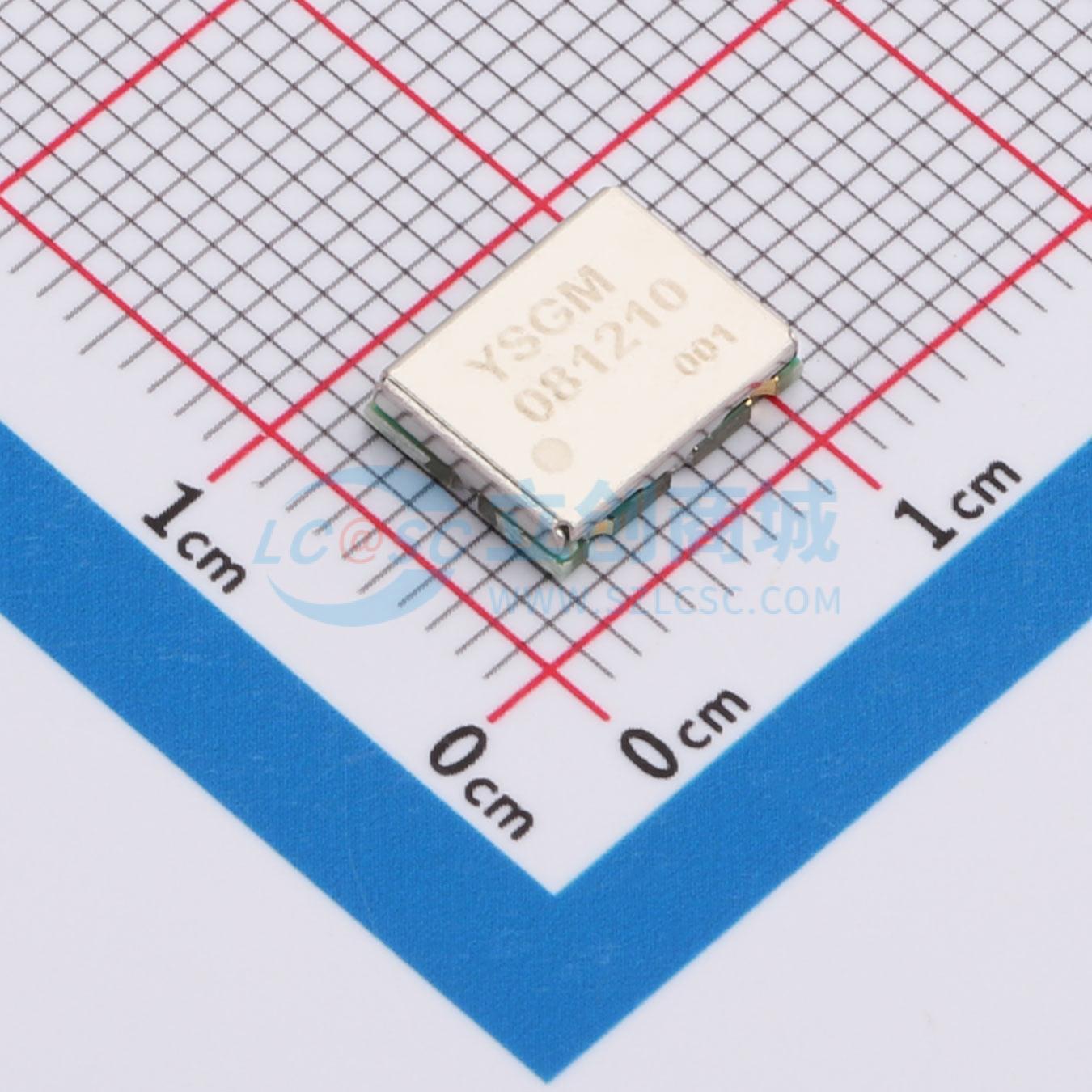

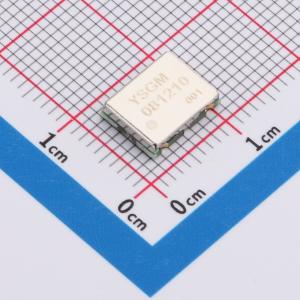

YSGM081210
805-1225MHz general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 790-1220MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM081210
- 商品编号
- C52043344
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.3745克(g)
商品参数
参数完善中
商品概述
YSGM081210 压控振荡器采用高度稳定的振荡电路设计，提供高输出功率和卓越的隔离度。它由标准的5V电源供电，兼容4.2V至6V的电压范围。其调谐电压范围宽达0~5V，便于实现宽带频率输出。内置的滤波器和阻抗匹配电路最大限度地减少了对外部元件的需求，同时确保了输出功率的稳定性。振荡器的输出可直接连接至50Ω负载。该器件采用7mm × 9mm × 2mm的紧凑型表贴封装，设计易于集成且节省空间。
商品特性
- 标准频率范围：805~1225MHz@VT = 0V~5V
- 输出功率：≥ 10dBm@VCC = 5V
- 纹波（带宽≤200MHz）：±0.5dB
- 电源电压：4.2V~6V
- 电源电流：16mA@VCC = 5V
- 二次谐波抑制：≤ -10dBc
- 三次谐波抑制：≤ -12dBc
- 无需外部元件
- 50Ω负载阻抗
- 7mm × 9mm × 2mm表贴封装
