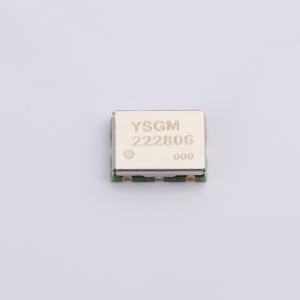

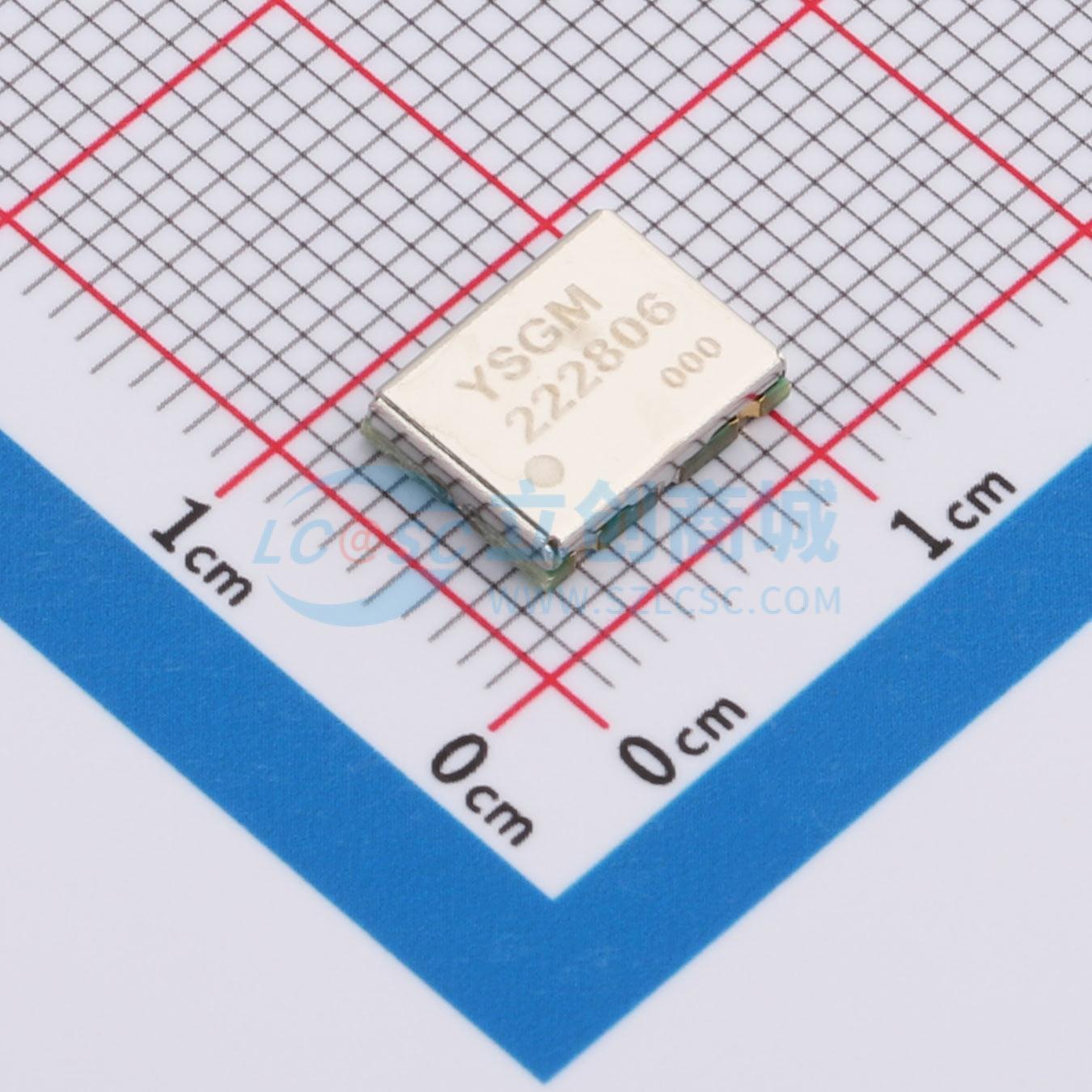

YSGM222806
2230-2680MHz general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2230-2680MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM222806
- 商品编号
- C52043362
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.3815克(g)
商品参数
参数完善中
商品概述
YSGM222806 电压控制振荡器采用高度稳定的振荡电路设计，提供高输出功率和优异的隔离度。该器件由标准 5V 电源供电，兼容 4.2V 至 6V 的电压范围。其具有 0~5V 的宽调谐电压跨度，便于实现宽带频率输出。内置滤波器和阻抗匹配电路最大限度地减少了对外部元器件的需求，同时确保了输出功率的稳定性。该振荡器的输出可直接连接至 50Ω 负载。器件采用紧凑的 7mm×9mm×2mm 封装，设计便于集成并节省空间。
商品特性
- 标准频率范围：2170~2900MHz@VT = 0V~5V
- 输出功率：≥8dBm @ VCC = 5V
- 纹波（带宽≤200MHz）：±0.5dB
- 电源电压：4.2V~6V
- 电源电流：18mA@VCC = 5V
- 二次谐波抑制：≤ -10dBc
- 三次谐波抑制：≤ -10dBc
- 无需外部元器件
- 50Ω 负载阻抗
- 7mm×9mm×2mm SMT 封装
