温馨提醒：图片仅供参考，商品以实物为准

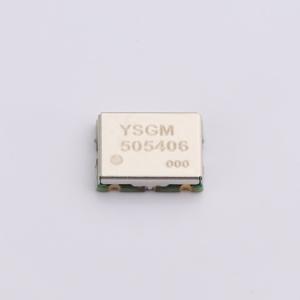

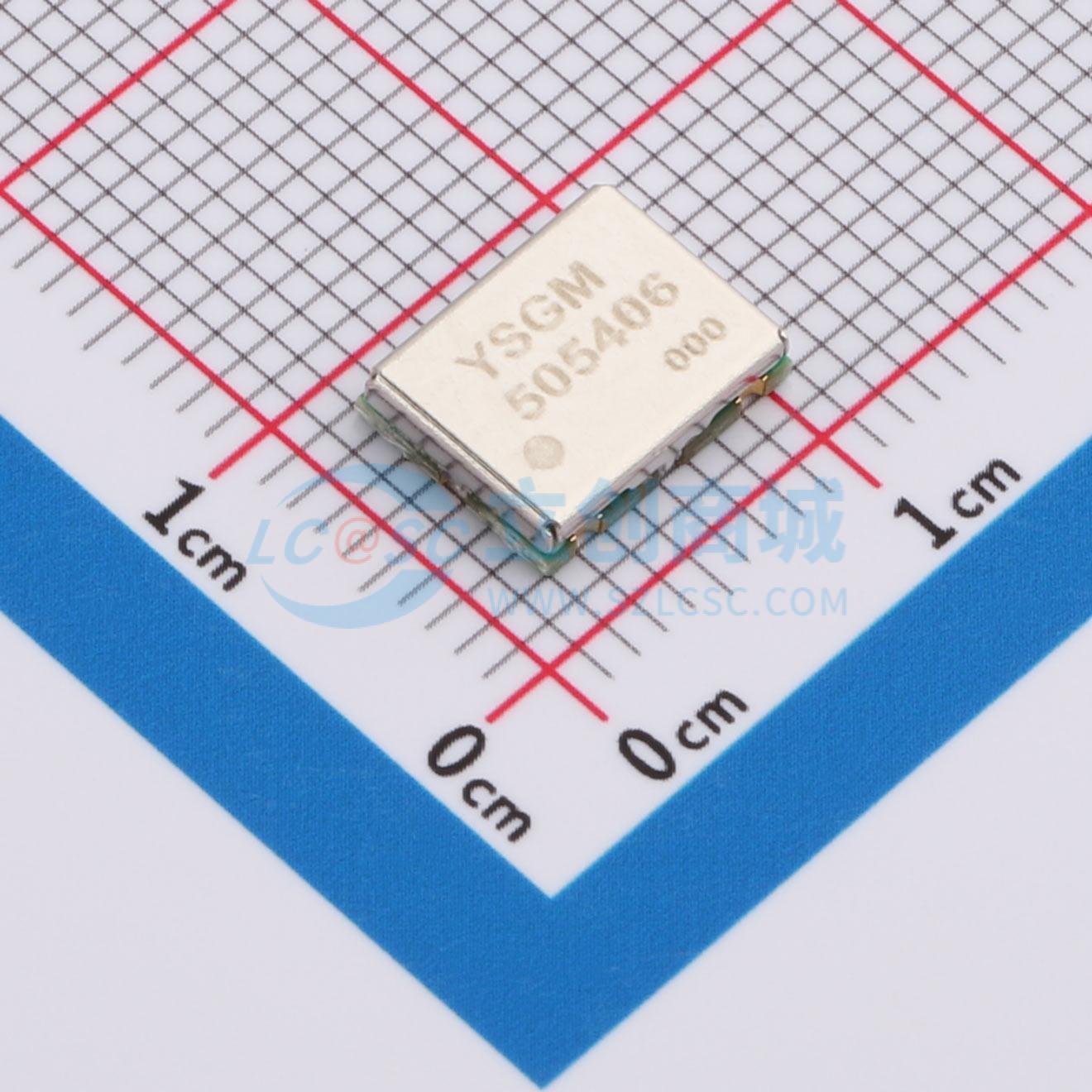

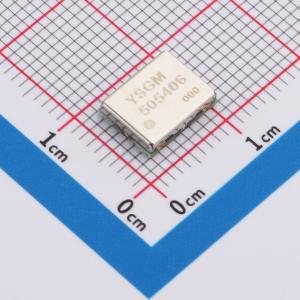

YSGM505406
5030-5520MHz general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5030-5520MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM505406
- 商品编号
- C52043377
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.3645克(g)
商品参数
参数完善中
商品概述
YSGM505406 电压控制振荡器采用高稳定性振荡电路设计，可提供高输出功率和卓越的隔离度。该器件由标准 5V 电源供电，兼容 4.2V ~ 6V 电压范围。其 0V ~ 5V 的宽调谐电压范围有助于实现宽带频率输出。内置滤波器和阻抗匹配电路最大限度地减少了对外部元件的需求，同时确保了输出功率的稳定性。振荡器输出可直接连接至 50Ω 负载。该器件采用紧凑的 7mm × 9mm × 2mm 封装，设计便于集成并节省空间。
商品特性
- 标准频率范围：4930 ~ 5560 MHz @ VT = 0V ~ 5V
- 输出功率：≥ 5 dBm @ VCC = 5V
- 纹波（BW ≤200 MHz）：±0.5 dB
- 电源电压（VCC）：4.2V ~ 6V
- 电源电流：15 mA @ VCC = 5V
- 谐波抑制（二次）：≤ -20 dBc
- 谐波抑制（三次）：≤ -30 dBc
- 无需外部元件
- 50Ω 负载阻抗
- 7mm × 9mm × 2mm 表面贴装封装
