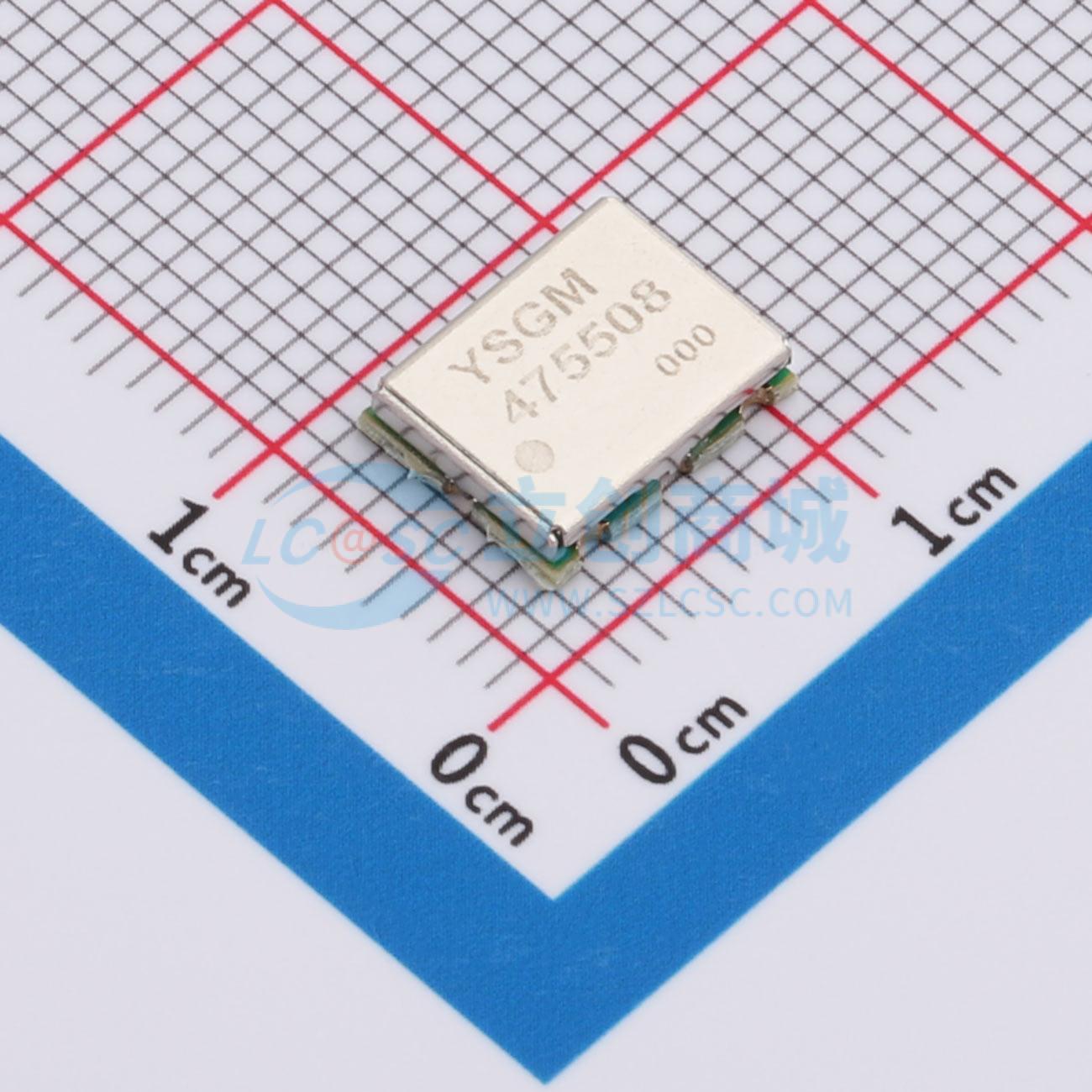

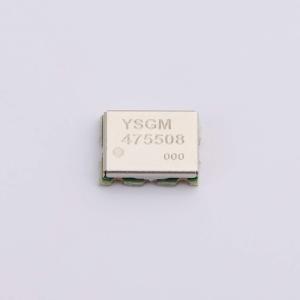

温馨提醒：图片仅供参考，商品以实物为准
YSGM475508
4720-5550MHz general use VCO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4740-5570MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM475508
- 商品编号
- C52043386
- 商品封装
- SMD9070-8P
- 包装方式
- 编带
- 商品毛重
- 0.377克(g)
商品参数
参数完善中
商品概述
YSGM475508压控振荡器采用高度稳定的振荡电路设计，提供高输出功率和优良的隔离度。该器件由标准5V电源供电，兼容4.2V至6V的电压范围。其0V至5V的宽调谐电压范围便于实现宽带频率输出。内置滤波器和阻抗匹配电路最大限度地减少了对外部元件的需求，同时确保了输出功率的稳定性。振荡器输出可直接连接至50Ω负载。该器件采用紧凑的7mm × 9mm × 2mm封装，设计易于集成并节省空间。
商品特性
- 标准频率范围：4720~5550MHz @ VT = 0V~5V
- 输出功率：≥6dBm @ VCC = 5V
- 纹波（带宽≤200MHz）：±1dB
- 电源电压：4.2V~6V
- 电源电流：11mA @ VCC = 5V
- 二次谐波抑制：≤-15dBc
- 三次谐波抑制：≤-30dBc
- 无需外部元件
- 50Ω负载阻抗
- 7mm × 9mm × 2mm 表贴封装
