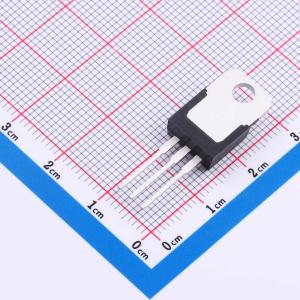

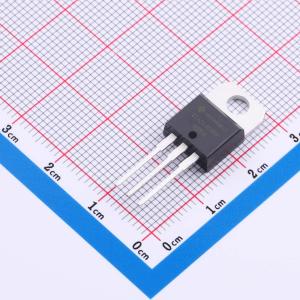

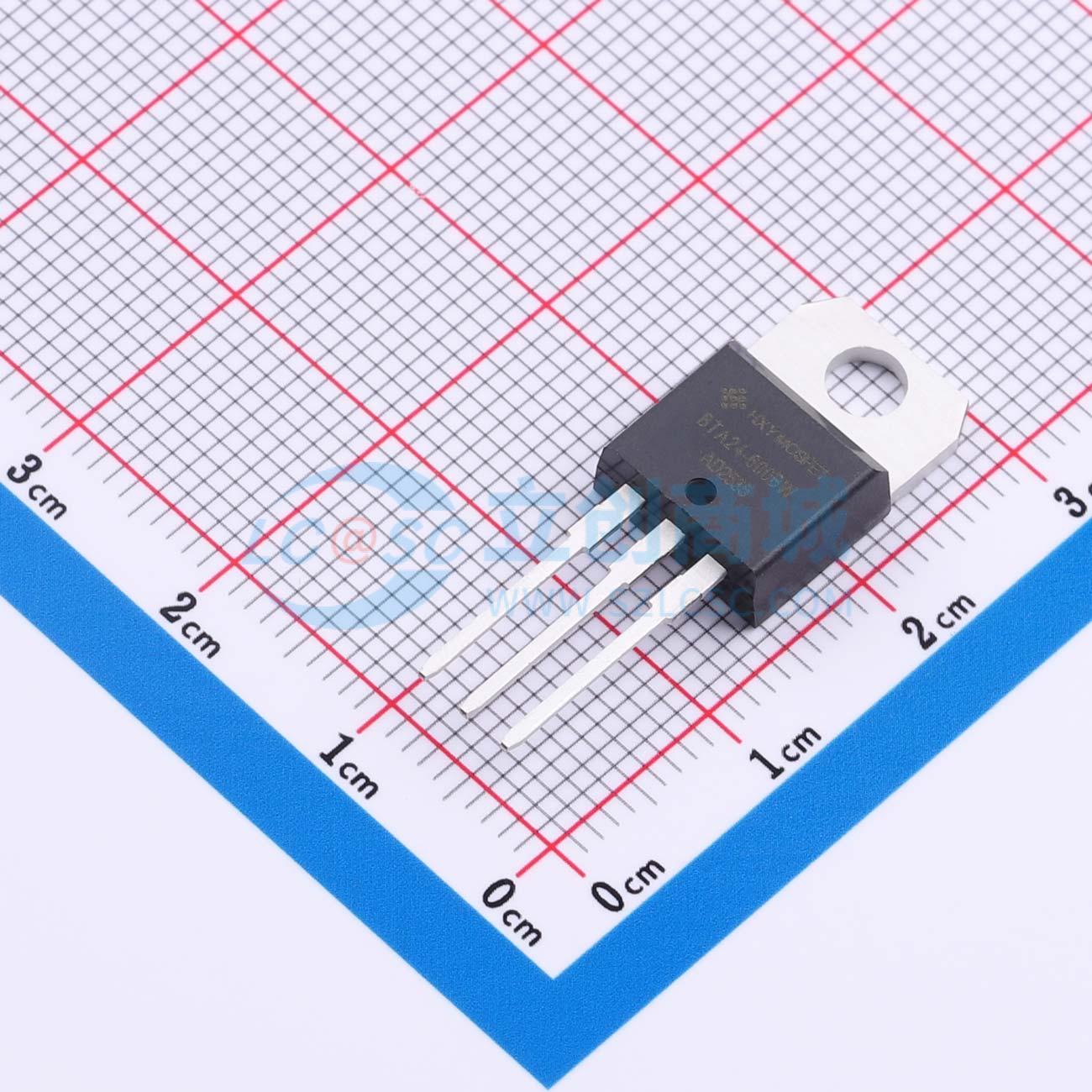

BTA24-600BWRG-HXY
塑料封装晶闸管，采用双网格技术、SIPOS和玻璃钝化，适用于通用交流开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具备20A的通态电流（It）和600V的断态峰值电压（Vdrm），内部集成单个双向可控硅芯片，适用于中高功率交流控制应用。其门极触发电流（Igt）为50mA，可实现对交流电周期的精确触发与导通控制。器件支持双向导通，适用于交流调压、照明系统调光、电热负载功率调节及小型交流电机速度控制等场景。具有良好的热稳定性和电压阻断能力，适合在对负载控制精度和运行可靠性要求较高的电路中使用，可集成于各类交流开关与调节模块中。
- 商品型号
- BTA24-600BWRG-HXY
- 商品编号
- C52043421
- 商品封装
- TO-220A
- 包装方式
- 管装
- 商品毛重
- 2.823232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 20A | |
| 浪涌电流 | 200A；210A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
得益于双台面技术、SIPOS和玻璃钝化，具有高电流密度。BTA24-600BWRG系列双向可控硅适用于通用交流开关。它们可用作开关功能，应用于静态继电器、加热调节、感应电机启动电路或相位控制操作的调光器、电机速度控制器等场合。BTA24-600BWRG系列为三象限双向可控硅，特别推荐用于感性负载。TO-220A。
