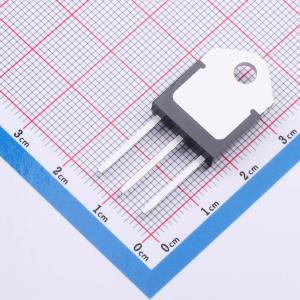

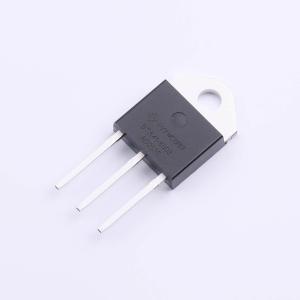

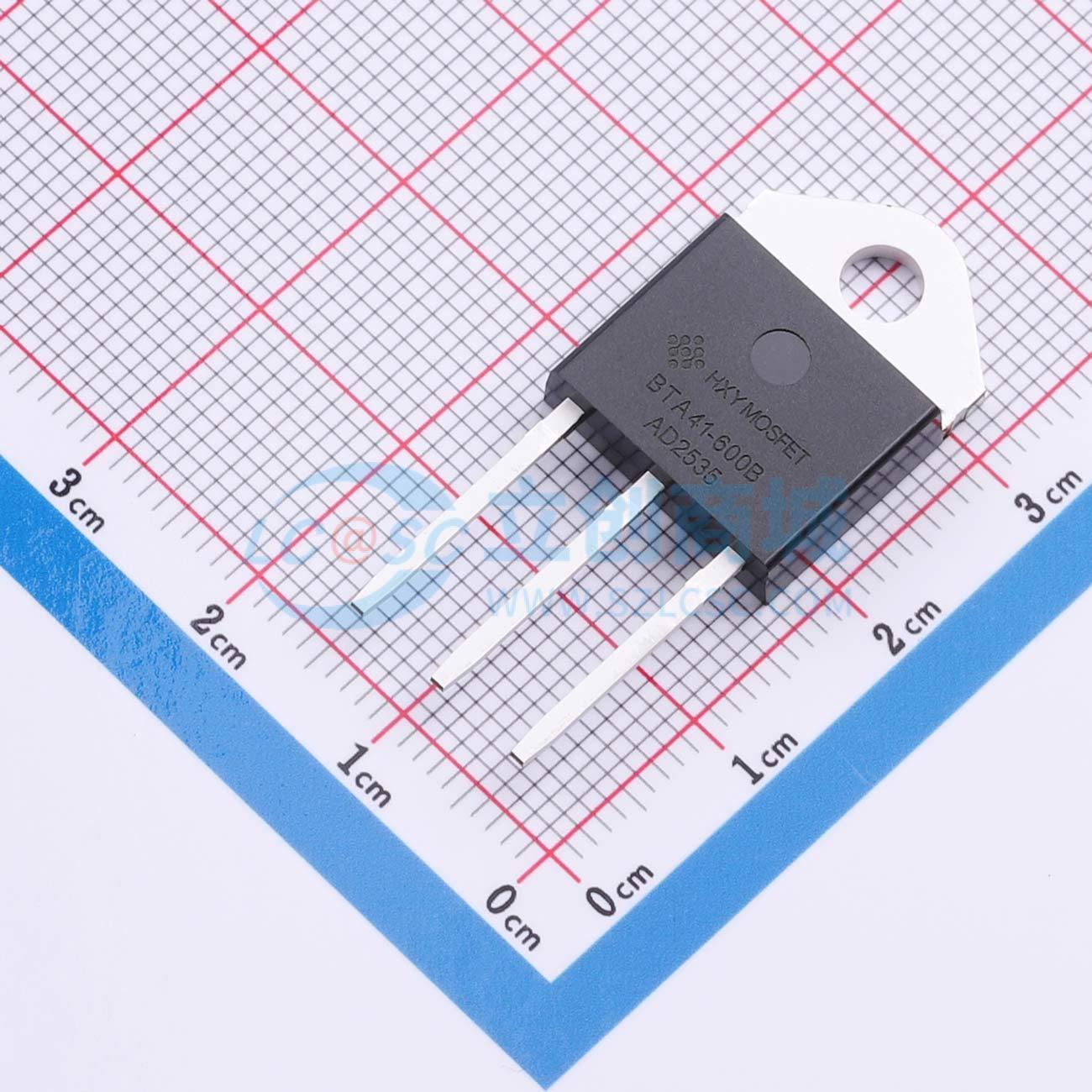

温馨提醒：图片仅供参考，商品以实物为准
BTA41-600BRG-HXY
塑料封装晶闸管，适用于通用交流开关，可用于多种应用场景的三象限双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具有41A的通态电流（It）和600V的断态峰值电压（Vdrm），适用于中高功率交流开关应用。其核心为单个双向可控硅结构，支持双向导通，配合50mA的门极触发电流（Igt），可实现精确的触发控制。器件具备良好的电压阻断能力和电流承载性能，常用于交流调压、照明控制、电机速度调节及固态继电器等电路中，适合对波形控制要求较高的场合，是可靠的交流功率控制解决方案。
- 商品型号
- BTA41-600BRG-HXY
- 商品编号
- C52043416
- 商品封装
- TOP-3
- 包装方式
- 管装
- 商品毛重
- 6.213793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 41A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
得益于双质技术和SIPOS玻璃钝化工艺，该系列产品具有高电流密度。该系列双向可控硅适用于通用交流开关应用，可作为通/断功能元件，用于静态继电器、加热调节、感应电机启动电路或相位控制操作的调光器、电机速度控制器等应用场景。该系列为三象限双向可控硅，特别推荐用于感性负载。封装形式为TOP-3。
应用领域
- 静态继电器
- 加热调节
- 感应电机启动电路
- 调光器
- 电机速度控制器
