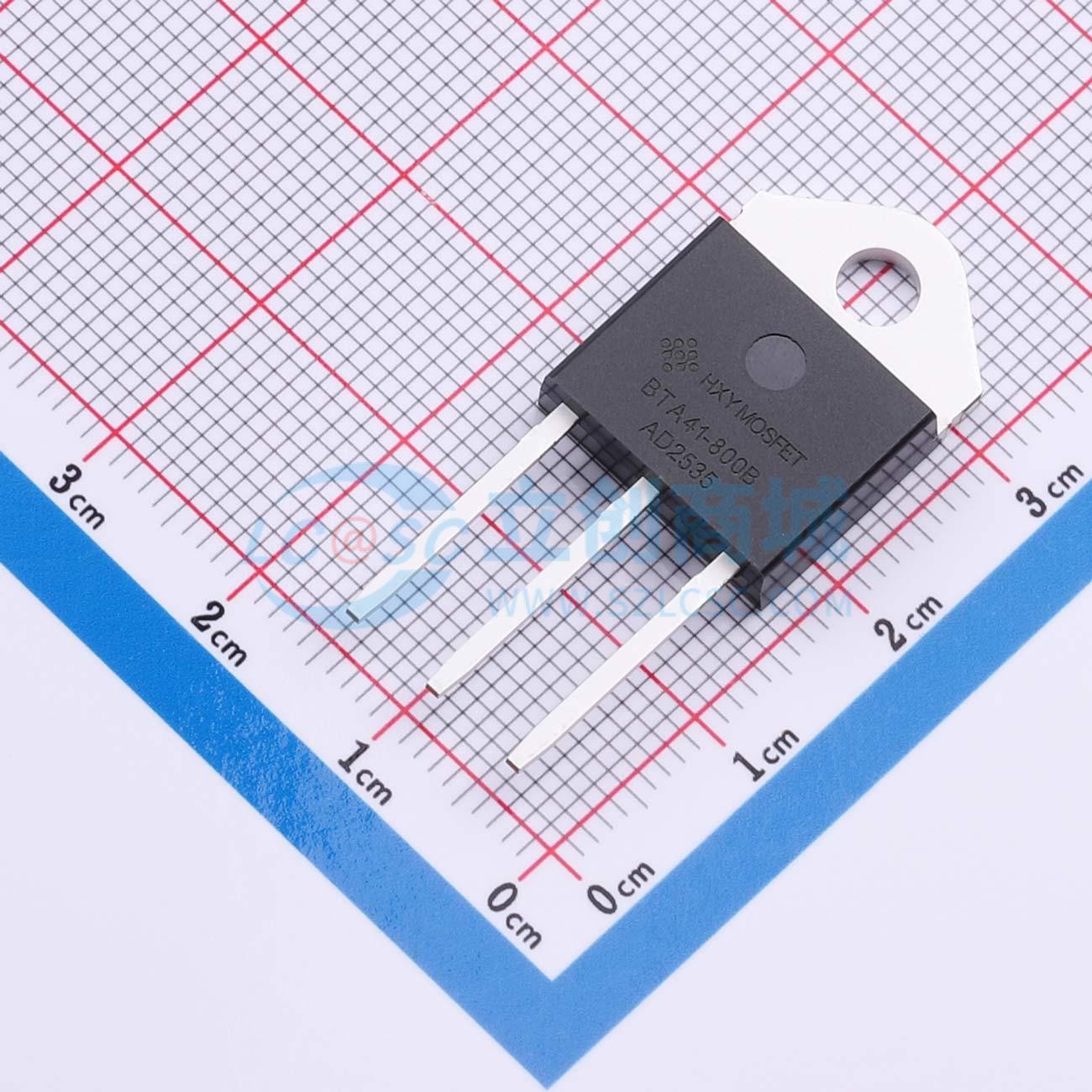

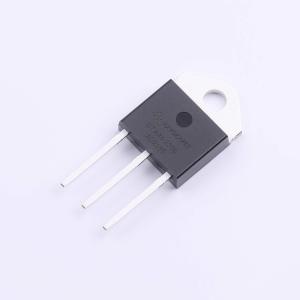

BTA41-800BRG-HXY
塑料封装晶闸管，适用于通用交流开关，可用于多种应用场景，为三象限双向可控硅，推荐用于感性负载
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向可控硅模块具备41A的通态电流（It）与800V的断态峰值电压（Vdrm），适用于中等功率交流控制场景。器件集成了一个双向可控硅，支持双向导通功能，配合50mA的门极触发电流（Igt），可实现对交流电的精确相位控制。较高的电压额定值增强了在电压波动较大环境中的可靠性。典型应用包括交流调压电路、加热元件控制、照明调光系统以及各类需要无触点开关功能的交流负载控制装置，适合对耐压和稳定性有一定要求的设计。
- 商品型号
- BTA41-800BRG-HXY
- 商品编号
- C52043417
- 商品封装
- TOP-3
- 包装方式
- 管装
- 商品毛重
- 6.173333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 41A | |
| 浪涌电流 | 410A；430A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
得益于双台面技术、SIPOS和玻璃钝化，该系列双向可控硅具有高电流密度。BTA41-800BRG系列双向可控硅适用于通用交流开关。它们可用作静态继电器、加热调节、感应电机启动电路或相位控制操作（如灯光调光器、电机速度控制器）等应用中的开/关功能。BTA41-800BRG系列是3象限双向可控硅，特别推荐用于感性负载。封装形式为TOP-3。
